MikroTik CRS305-1G-4S+IN,開箱 – 短小精悍10Gbe 無音光纖交換器,強力高速邊緣延伸性能,確保末端裝置也能享受高速網路
MikroTik CRS305-1G-4S+IN不是新上市的產品,甚至可以說在市場上流通很久了,但這台5 Ports的10Gbe Switch可以說沒有什麼取代性的競爭產品可以做為替換,以至於在一些區網內的Switch 布局思考時,我時常想到它。久而久之,我還是決定購入一台來使用,最主要是替代我小資訊箱內的UniFi的無網管功能的 Switch。
MikroTik CRS305-1G-4S+IN包括四個SFP+ Cages 連接埠,可以供大部分的SFP+光纖模組接入,不過實際上相容的SFP+光纖模組型號資訊得要自己去嘗試,最簡單的就是買MikroTik官方推出的SFP+光纖模組,除了都是Marvell大廠的晶片外,也額外會有溫度監控可以在系統內及時推送溫度資訊。
MikroTik CRS305-1G-4S+IN可以說是有些老齡的機種了,多年來官方也沒有推出其他新版的類似機器,足見市場需求上可能也不是非常迫切,畢竟SFP+的10Gbe光纖系統真的要配足一整套運行,對許多人而言,在總價上是有壓力的。
不過光纖交換器系統對於整套內網的低延遲性有極高的貢獻度!根據我在網路上找到其他網站的實測資料,光纖的Latency是電訊號RJ45纜線的Latency的1/10。如果你的內網Switch系統是兩層以上的樹狀結構,那Latency就是以10的數量級遞增,全部用光纖或是銅纜線就會發生量變質變的巨大差異。
MikroTik CRS305-1G-4S+IN,開箱照片
MikroTik CRS305-1G-4S+IN,開箱
![MikroTik CRS305-1G-4S+IN - Box](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0001-1600x1067.webp)
![MikroTik CRS305-1G-4S+IN - Unboxing](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0002-1600x1067.webp)

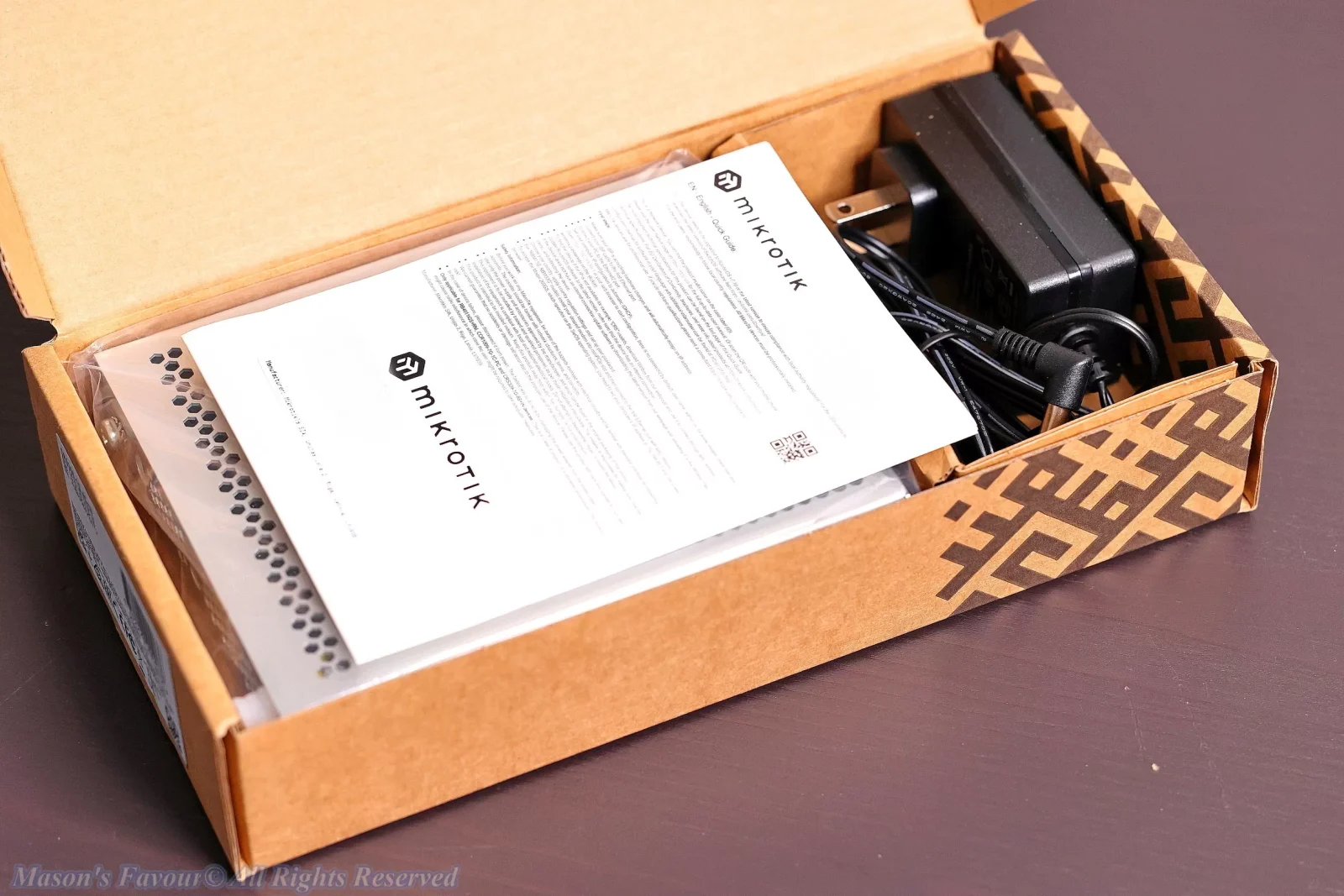

MikroTik 蠻佛心的,在價格實惠的MikroTik CRS305-1G-4S+IN的配件中還是附上了變壓器一枚。
如果是目前不斷漲價的UniFi產品,有些Switch可是沒有給變壓器,要自己額外購置。
![MikroTik CRS305-1G-4S+IN - Perspective 1](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0003-1600x1067.webp)

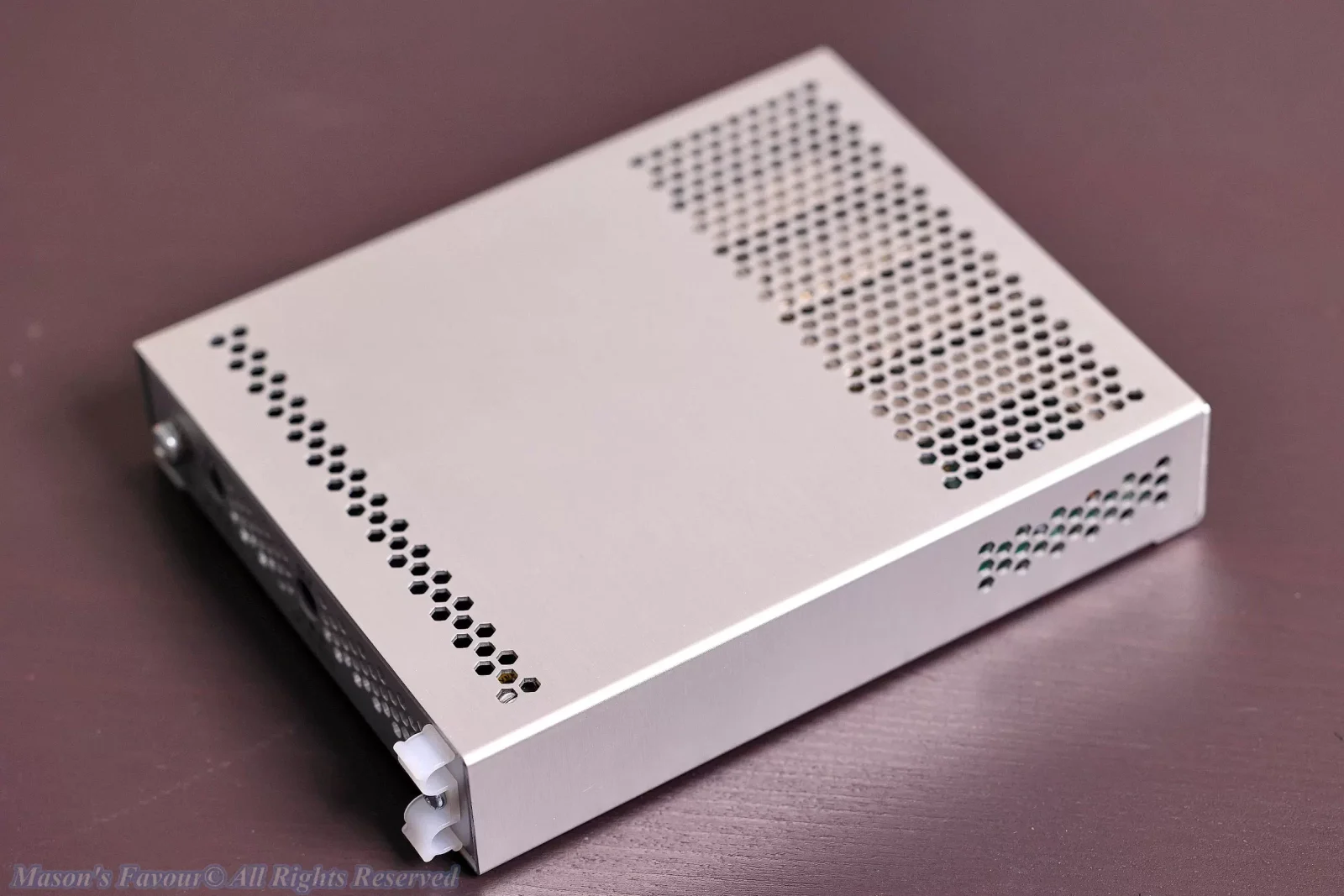

這台的外殼我一直搞不太清楚是鋁合金還是不鏽鋼的,感覺似乎不是傳統MikroTik的馬口鐵材質。
四個SFP+ Cages上有很貼心的插入防塵蓋。
![MikroTik CRS305-1G-4S+IN - Perspective 2](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0004-1600x1067.webp)
![MikroTik CRS305-1G-4S+IN - Perspective 3](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0005-1600x1067.webp)
MikroTik CRS305-1G-4S+IN後端右側有配置一個纜線夾具,以便配合DC變壓器來理線。不過我九成九是成用不上DC變壓器了,因為我比較喜歡用POE Injector 供電,而MikroTik CRS305-1G-4S+IN這台唯一的RJ45 Gbe Port就有POE-IN功能。
![MikroTik CRS305-1G-4S+IN - Perspective 4](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0006-1600x1067.webp)
![MikroTik CRS305-1G-4S+IN - Perspective 5](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0007-1600x1067.webp)

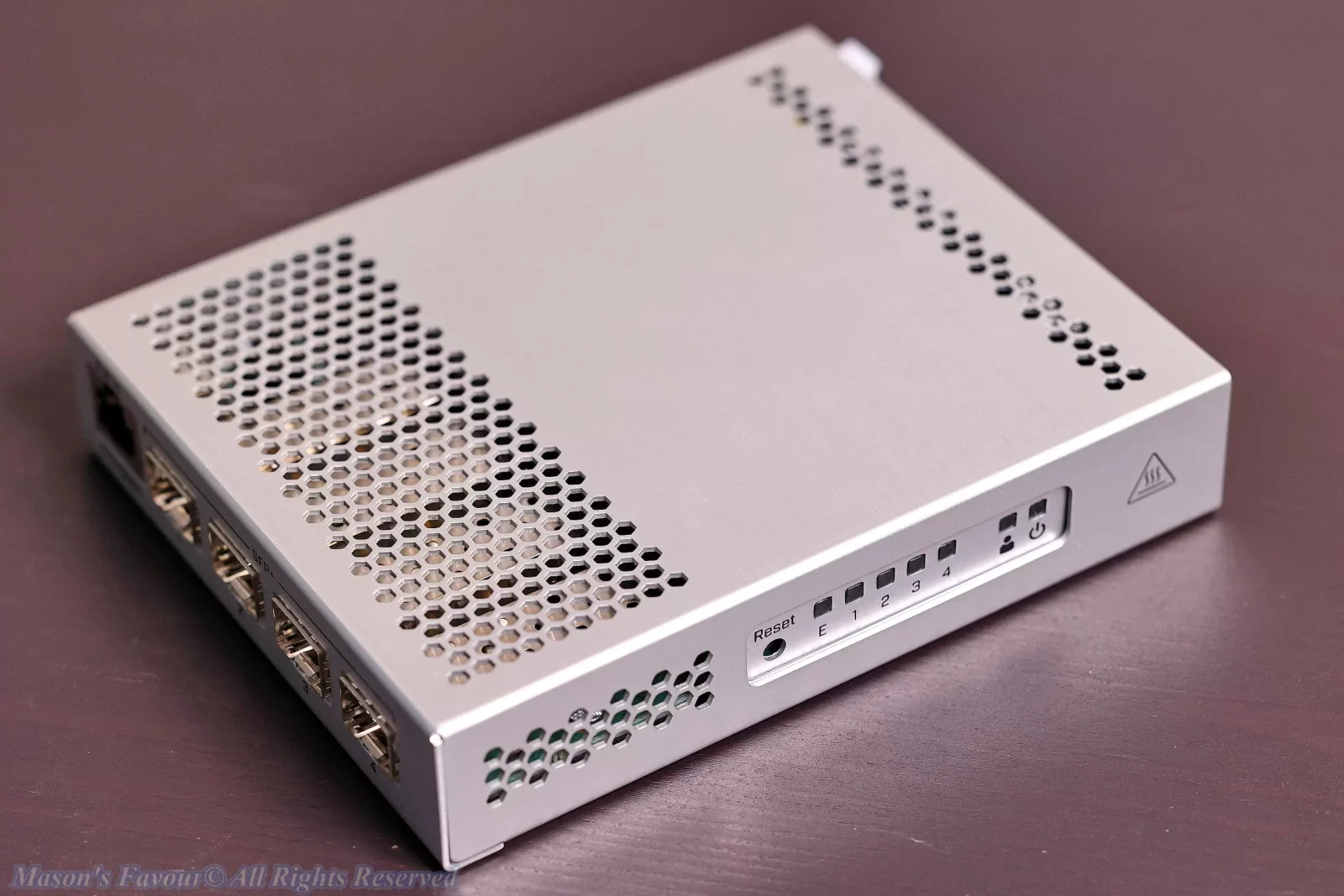

MikroTik CRS305-1G-4S+IN比較特別的是把各連接埠的LED指示燈設置在一側,至於好不好用,見仁見智。
![MikroTik CRS305-1G-4S+IN - Front](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0008-1600x1067.webp)

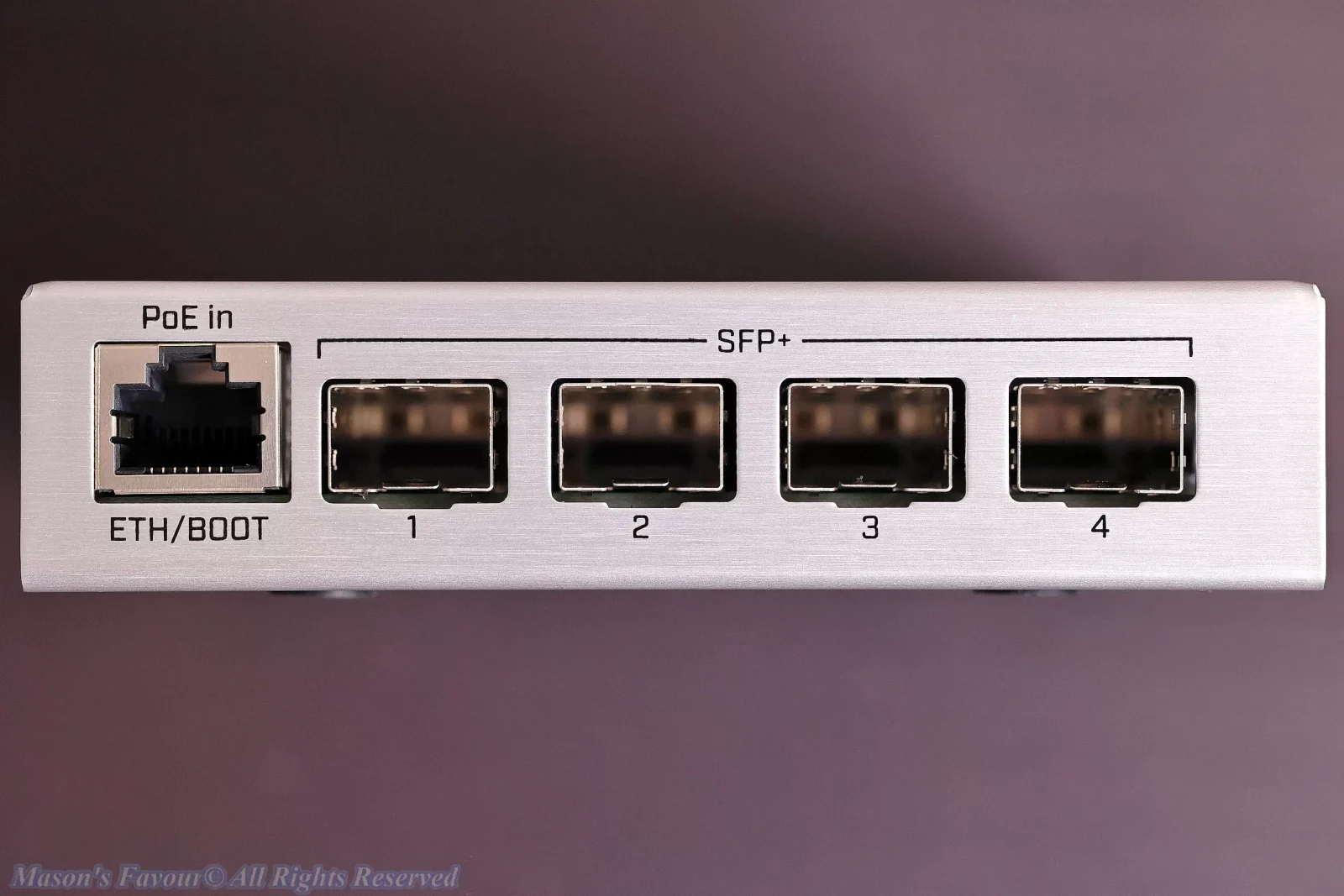

MikroTik CRS305-1G-4S+IN有一個RJ45 Gbe Port,和四個SFP+ Cages。
SFP+ Cages需要接入對應的LC SFP+光纖模組以及配搭的LC光纖纜線,或是接入DAC直連銅纜線。我會建議有預算就升級為全光纖纜線,實務上,光訊號的Latency延遲是電訊號的1/10,這有利於樹狀多層的Switch布局。
當然啦,如果家裡的區域網路的Switch布局還算是扁平,只有單層或雙層,就可以再忽略多層架構導致的訊號延遲遞增問題。
![MikroTik CRS305-1G-4S+IN - Bottom Perspective](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0009-1600x1067.webp)
MikroTik CRS305-1G-4S+IN,拆解,電路板
![MikroTik CRS305-1G-4S+IN - Teardown](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0010-1600x1067.webp)

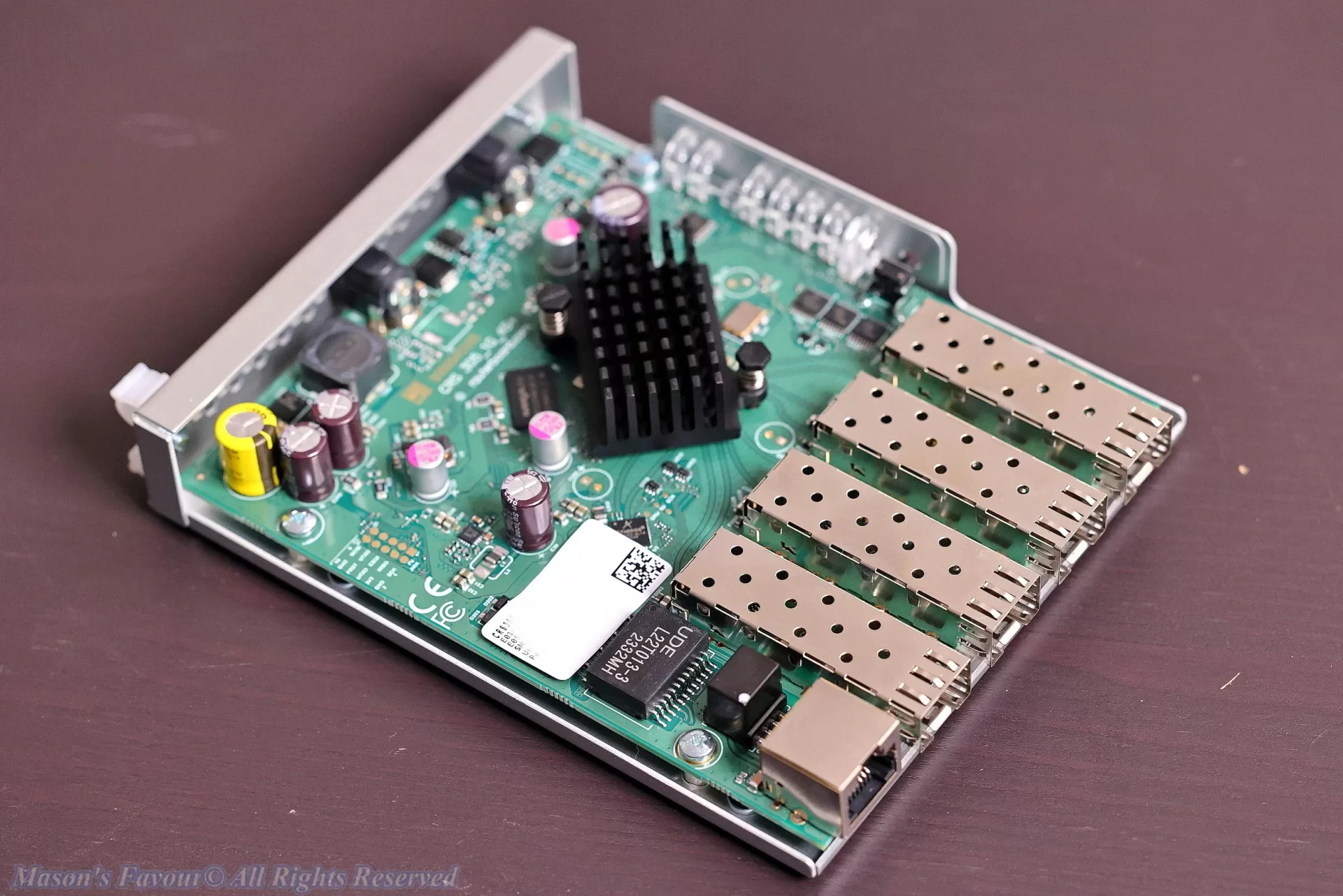

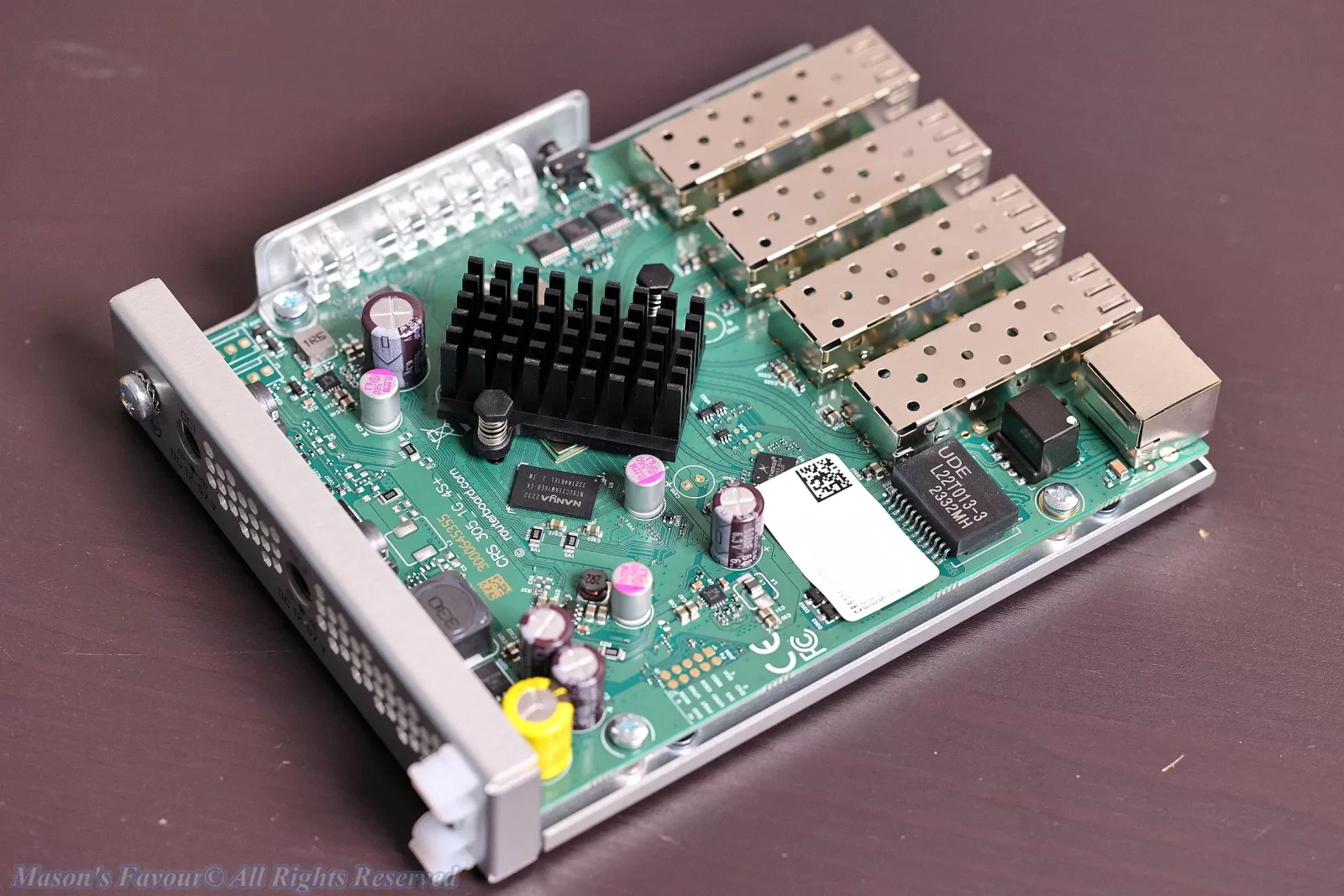

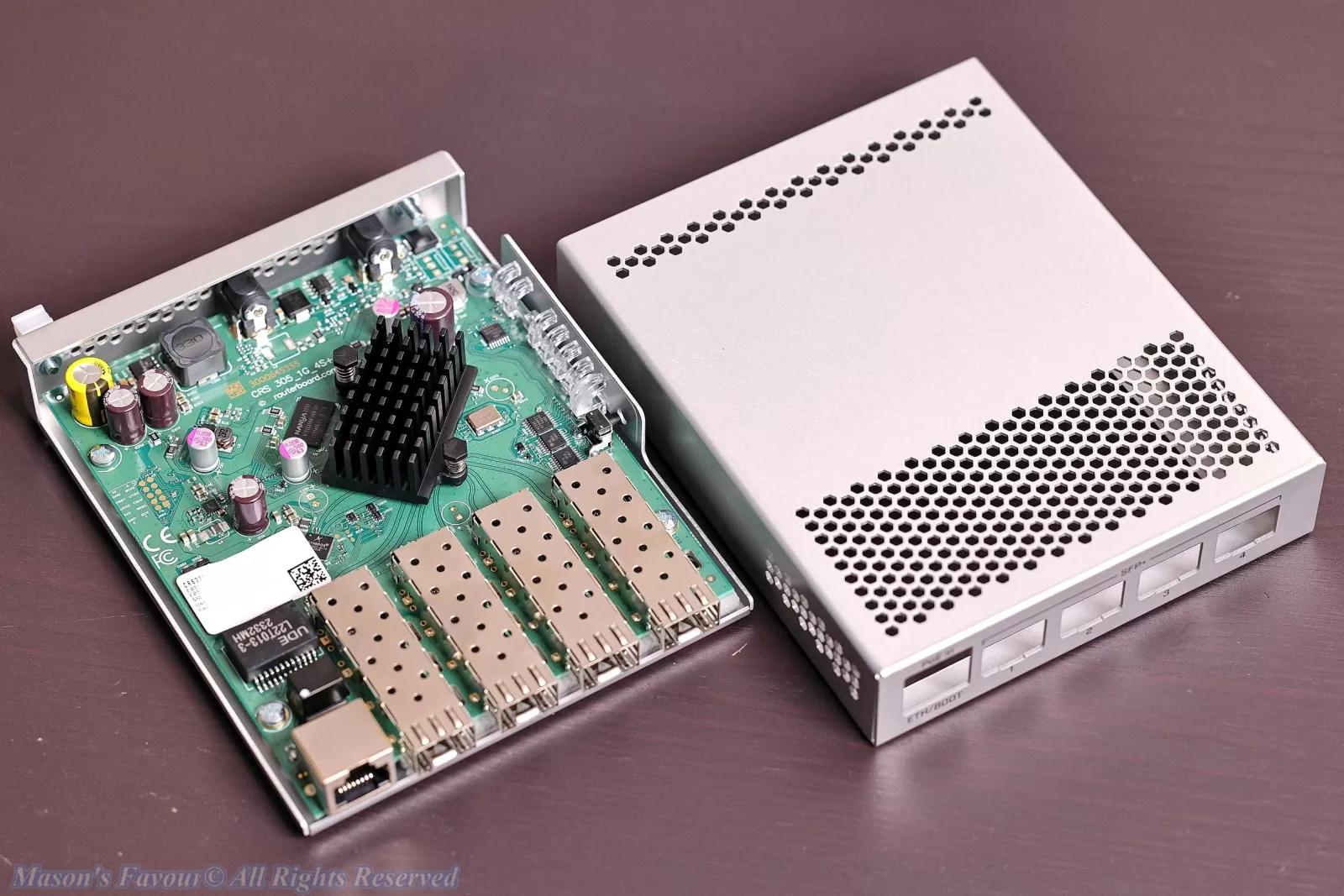

MikroTik CRS305-1G-4S+IN的內部很簡單,就一張電路板,上頭一顆處理器和一個記憶體,無內部電源供應器。
![MikroTik CRS305-1G-4S+IN - Circuit Board, Perspective 1](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0011-1600x1067.webp)
![MikroTik CRS305-1G-4S+IN - Circuit Board, Perspective 2](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0012-1600x1067.webp)

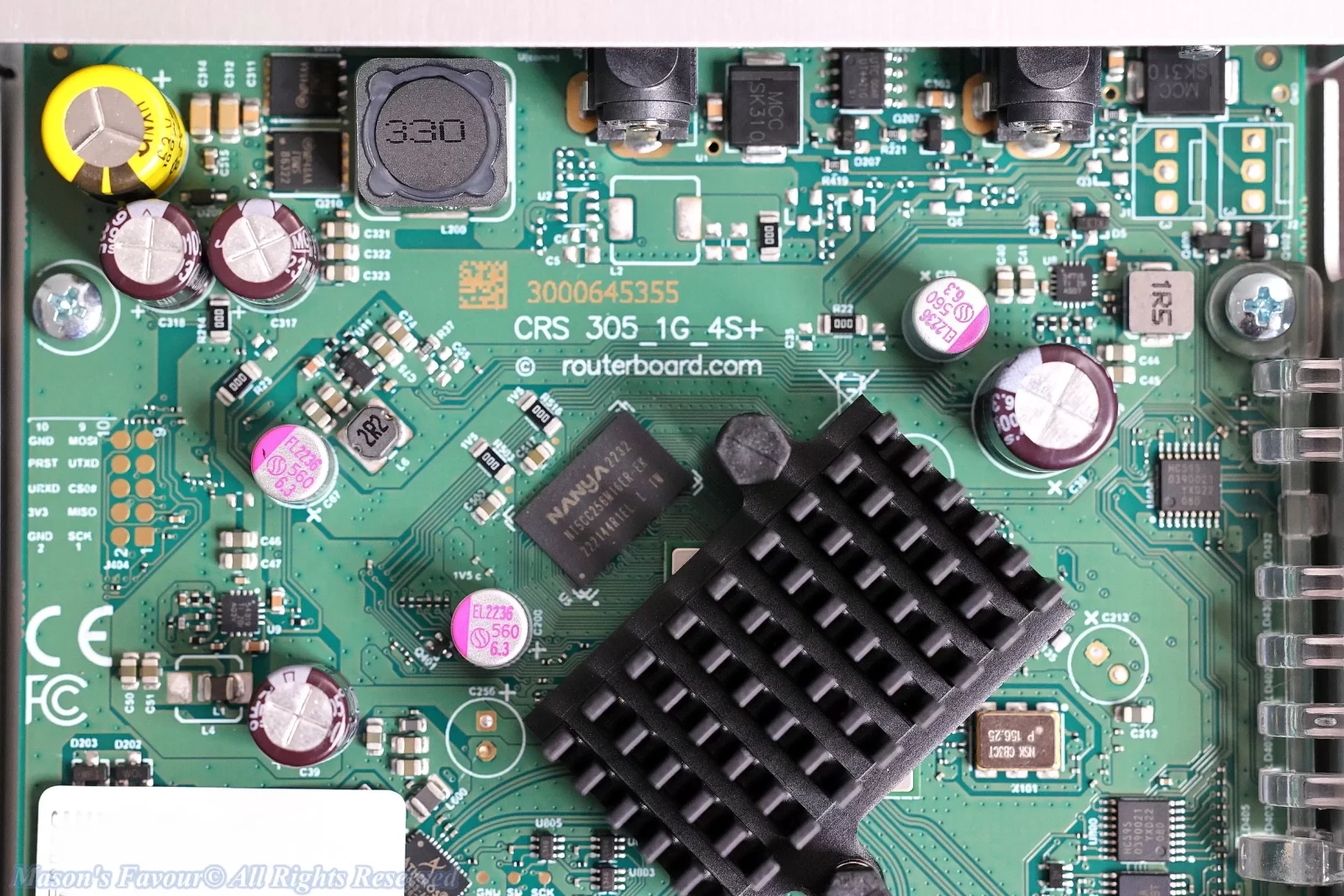

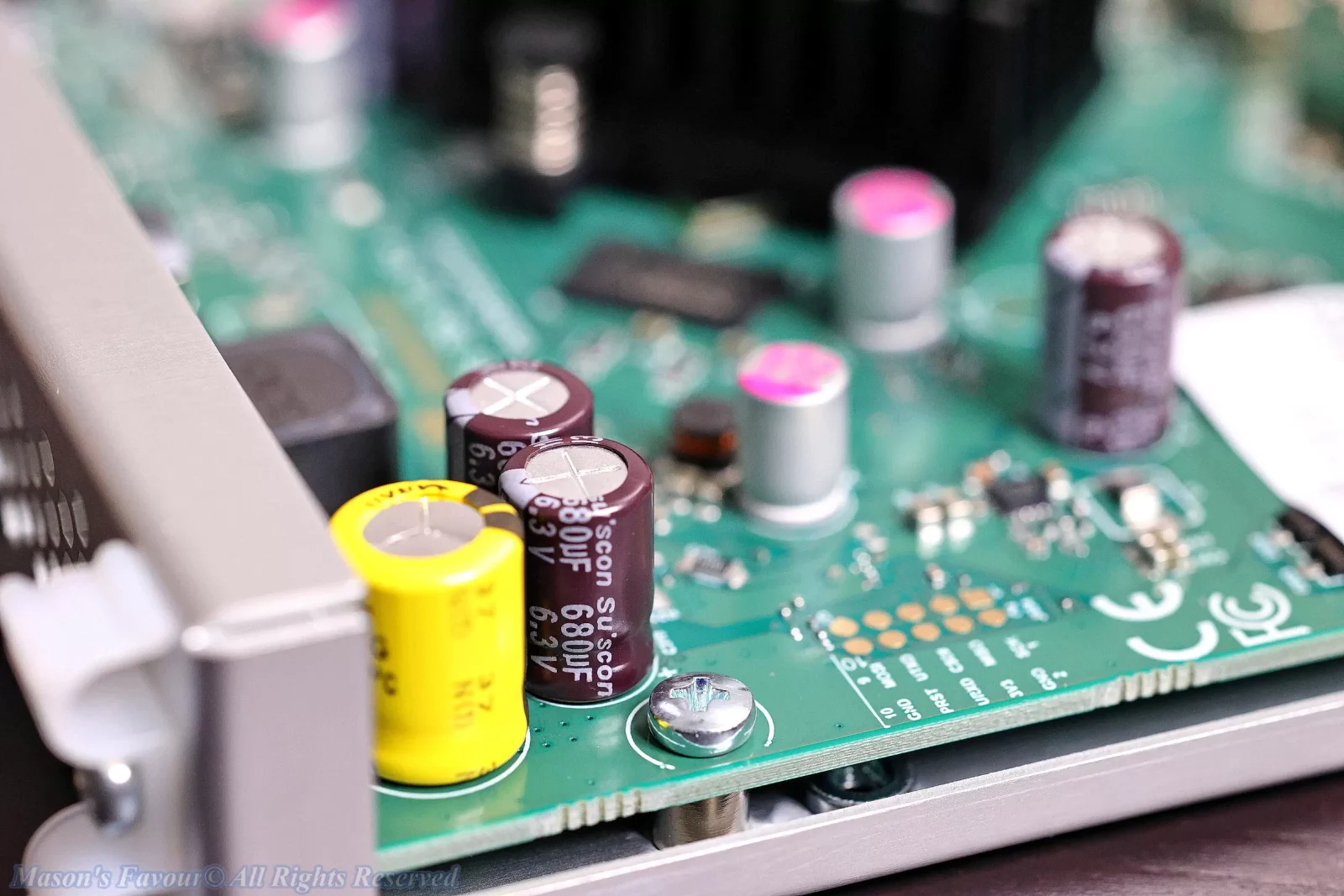

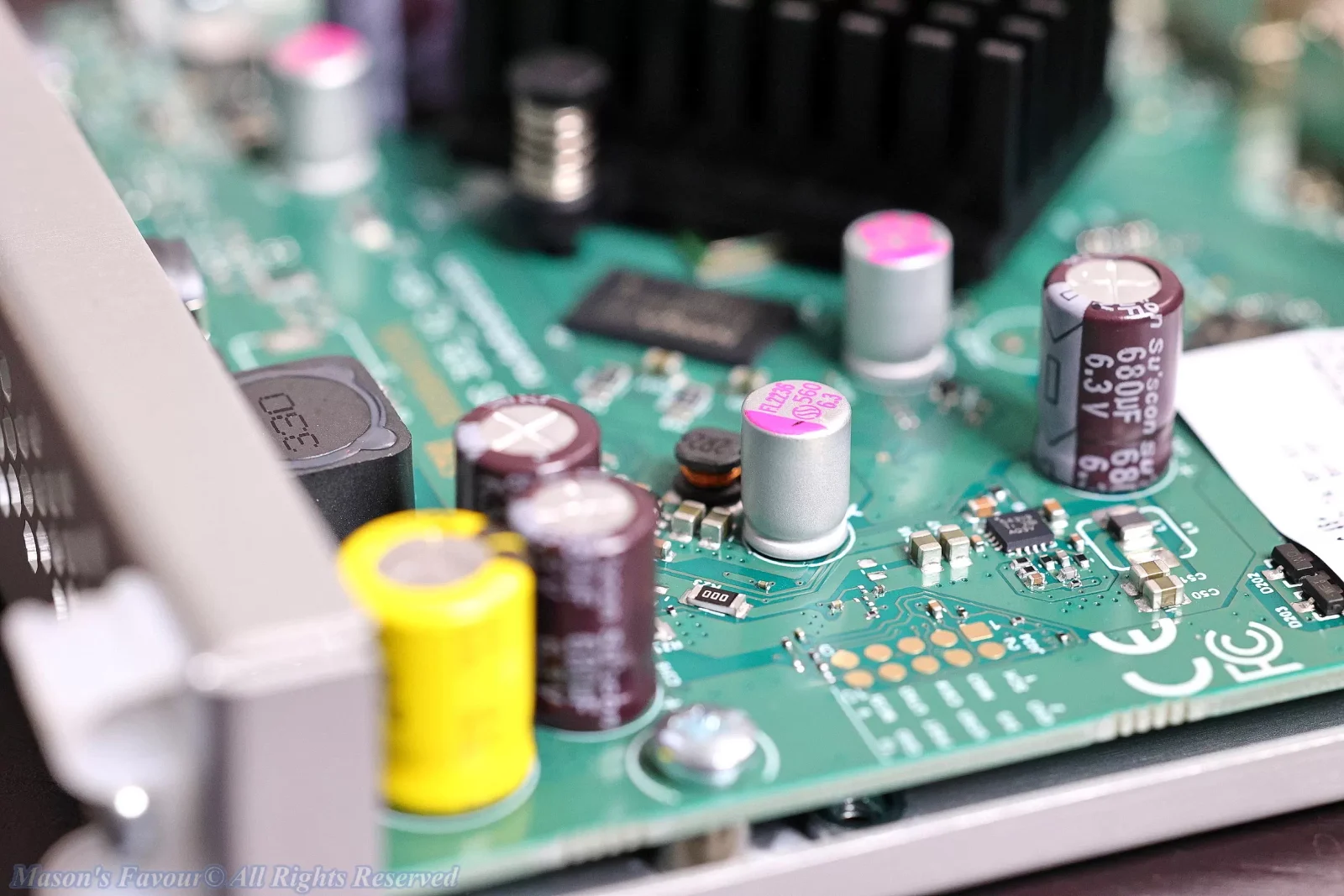

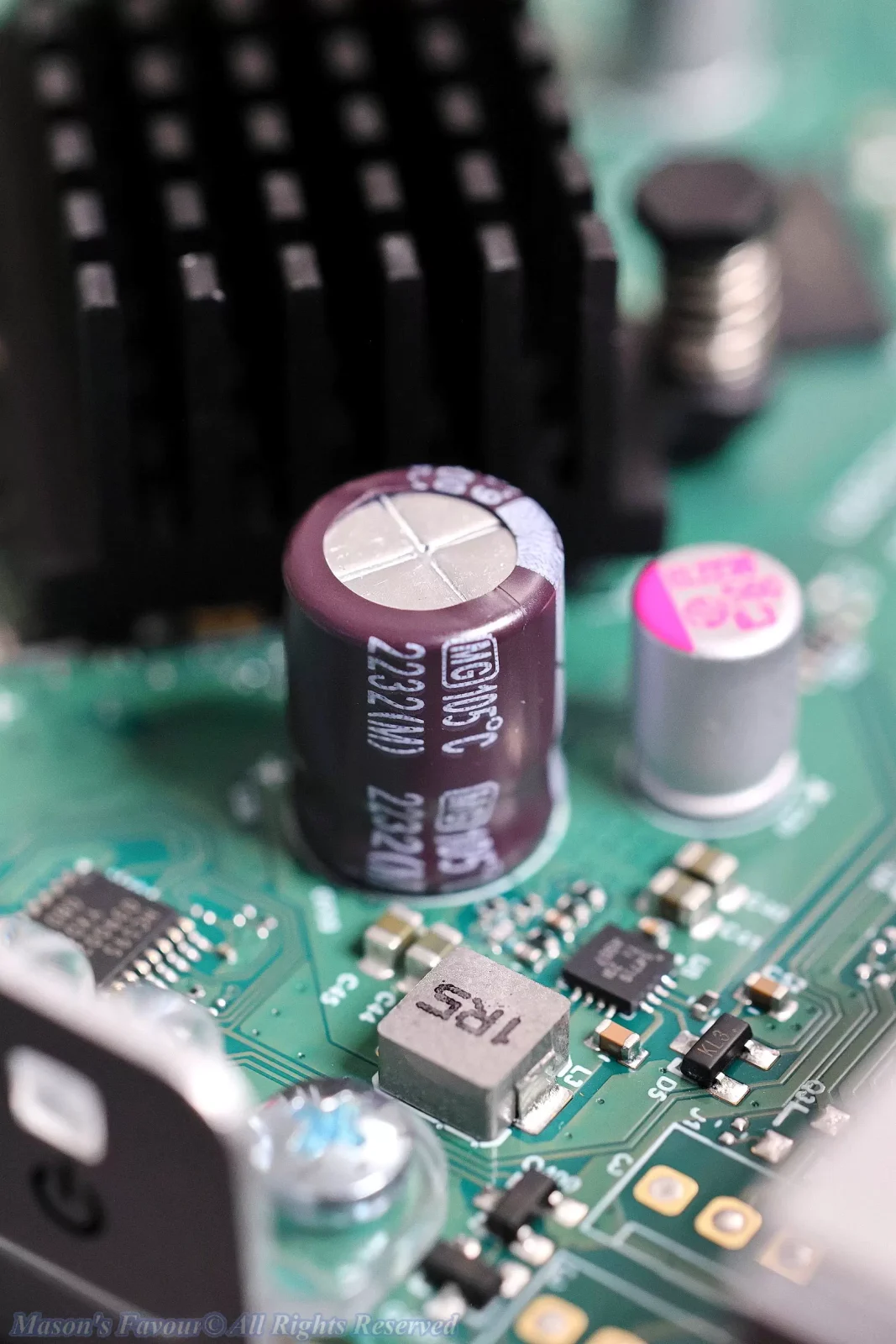

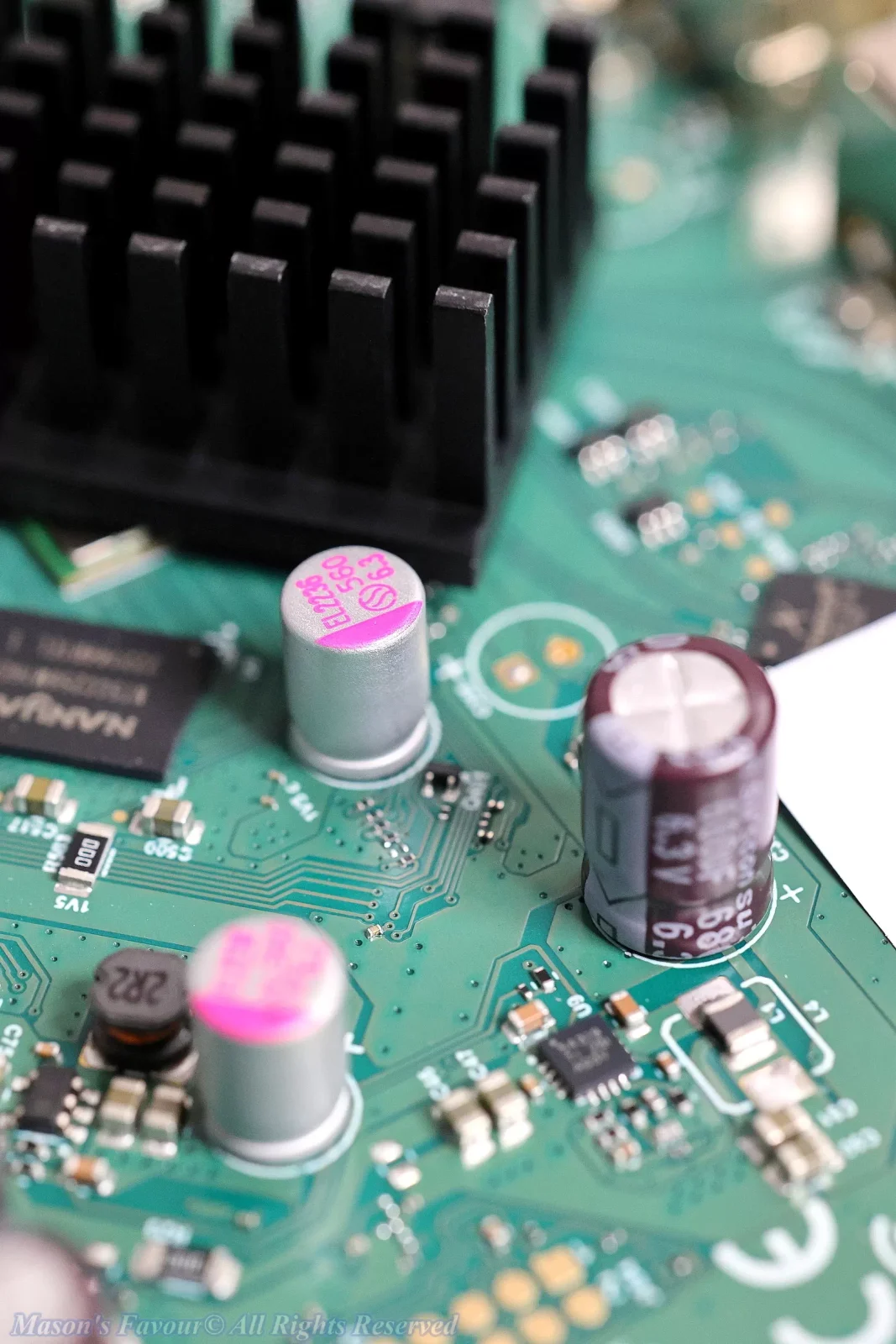

可以看到,MikroTik CRS305-1G-4S+IN電路板上頭有五顆電解電容和三顆固態電容。MikroTik CRS305-1G-4S+IN並非高價品,還有使用到固態電容已經算相對佛心。如果可以把電路再精簡優化到無需採用電解電容那會更好。
可惜這台老產品的布局應該會使用萬年了,畢竟內部的Marvell處理器也不是什麼新晶片,重新優化電路也沒有額外利潤可圖。
![MikroTik CRS305-1G-4S+IN - Circuit Board, Perspective 3](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0013-1600x1067.webp)
![MikroTik CRS305-1G-4S+IN - Circuit Board, Perspective 4](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0014-1600x1067.webp)

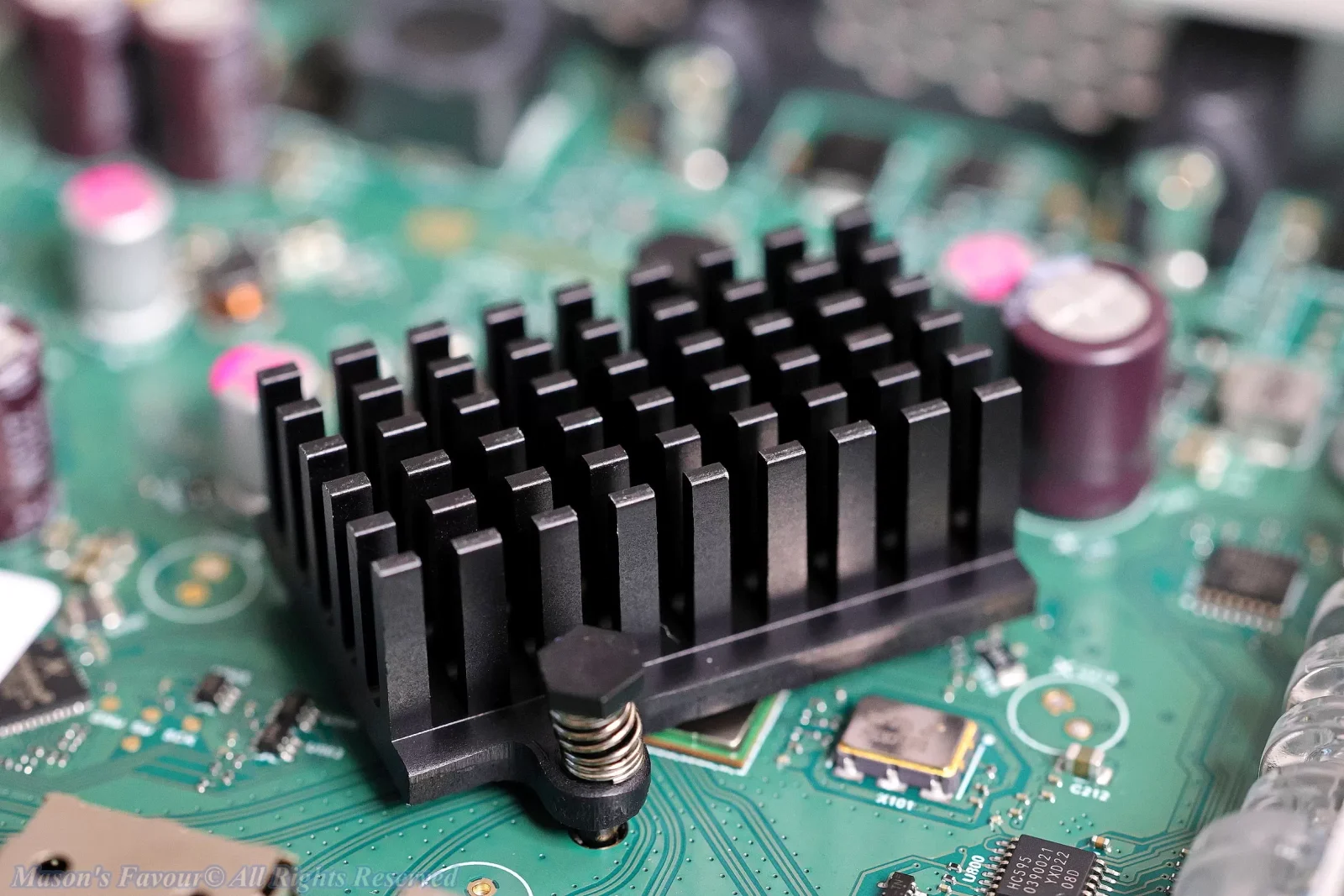

這台的設計上只考慮採用正規SFP+光纖模組的發熱量,並未將高熱的SFP+光電轉換模組納入考慮,所以散熱片只覆蓋了低溫的處理器晶片,而沒有其他額外針對SFP+ Cage的散熱模組。
因此,這台Switch我絕對不建議放在任何不通風的地方,包括小資訊箱內。否則絕對會後悔莫及。
![MikroTik CRS305-1G-4S+IN - Circuit Board, Top](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0015-1067x1600.webp)
目前大多的SFP+ Switch最令人頭痛的問題在於SFP+ Cage沒有散熱片,也沒允許使用者額外追加散熱片的方式。所以使用到SFP+光電轉換模組去轉接RJ45 CAT銅線後,衍生的高熱問題只剩下用主動風扇散熱一途。
凡是土炮追加被動散熱的,基本上都很難行的通。
![MikroTik CRS305-1G-4S+IN - RJ45 Port, SFP+ Ports](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0016-1600x1067.webp)

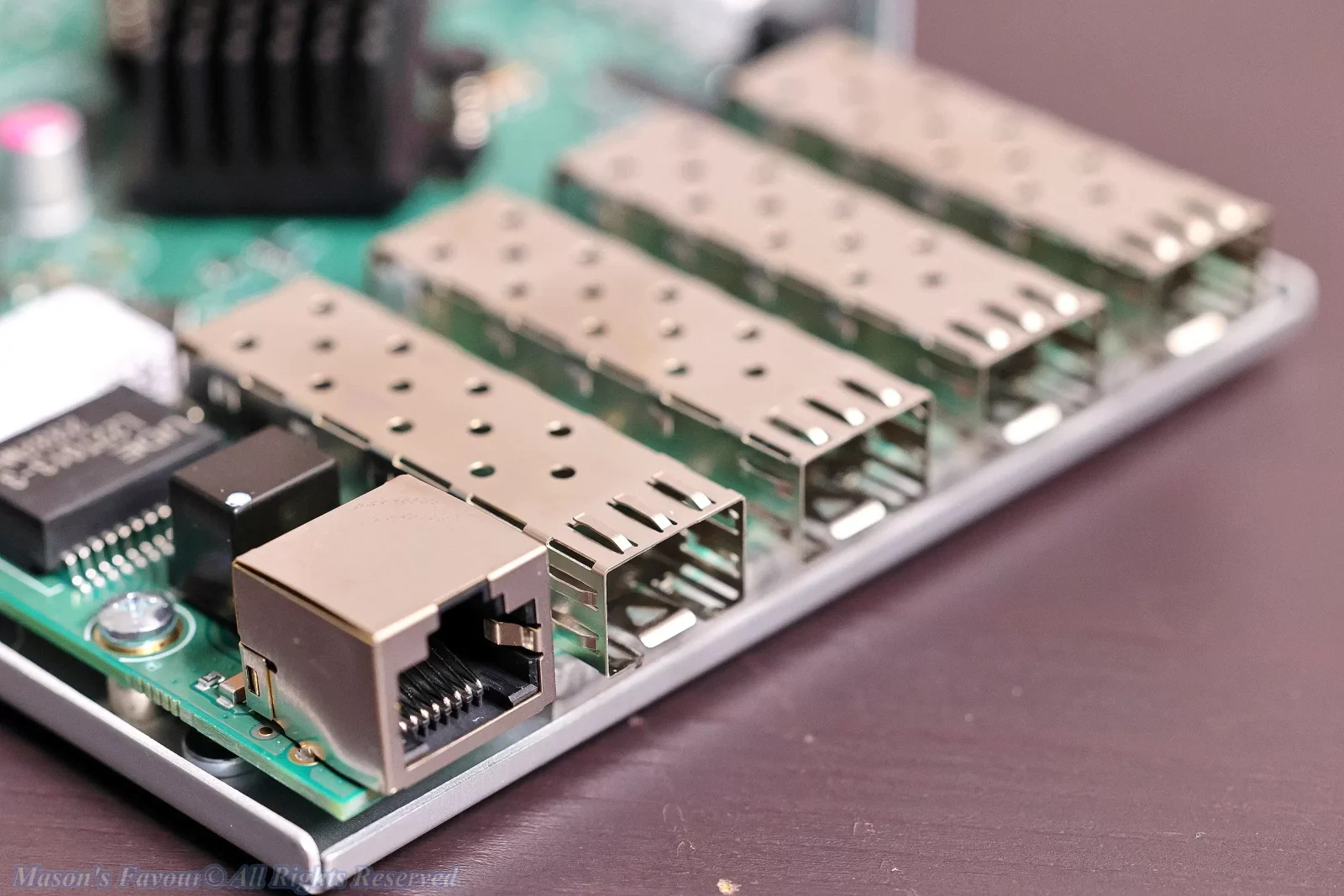

MikroTik CRS305-1G-4S+IN 的RJ45 Port 有POE-IN功能,可以吃到57V的輸入電壓,所以輸入電流可以壓很低,這是好事。
![MikroTik CRS305-1G-4S+IN - Electrolytic Capacitors](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0017-1600x1067.webp)
![MikroTik CRS305-1G-4S+IN - Solid Capacitors](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0018-1600x1067.webp)
![MikroTik CRS305-1G-4S+IN - Solid Capacitors 2](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0019-1067x1600.webp)
![MikroTik CRS305-1G-4S+IN - Electrolytic Capacitors 2](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0020-1067x1600.webp)
![MikroTik CRS305-1G-4S+IN - CPU Heatsink](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0021-1600x1067.webp)
![MikroTik CRS305-1G-4S+IN - Circuit Board Layout](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0022-1600x1067.webp)
MikroTik CRS305-1G-4S+IN,上手
![MikroTik CRS305-1G-4S+IN - Hands-On](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0023-1600x1067.webp)

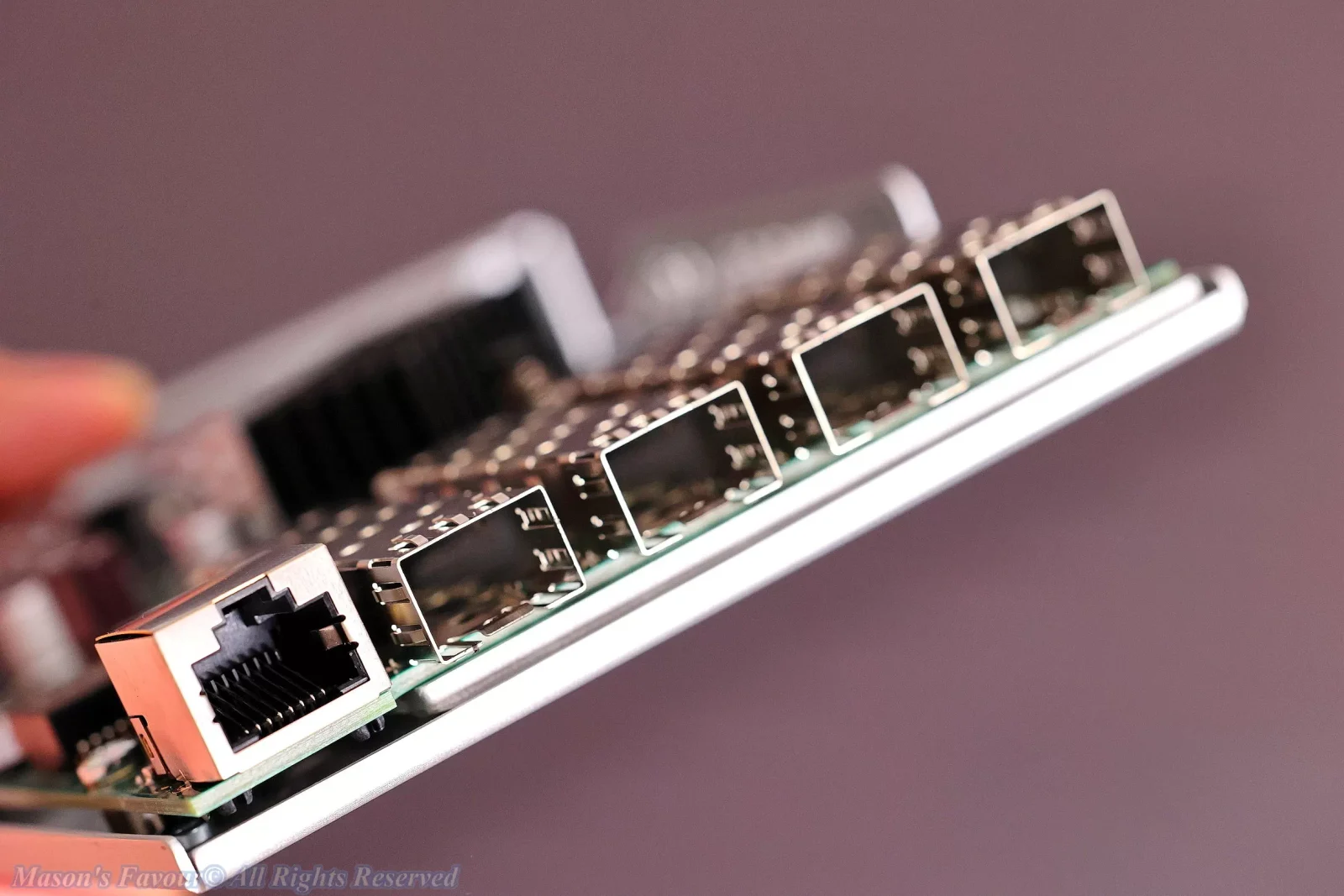

4-5 SFP+ Ports的Switch,市面沒幾台選項,就只有MikroTik CRS305-1G-4S+IN和 UniFi Flex XG,而後者缺乏L2、L3 Management的功能,卻又賣到兩倍價格。

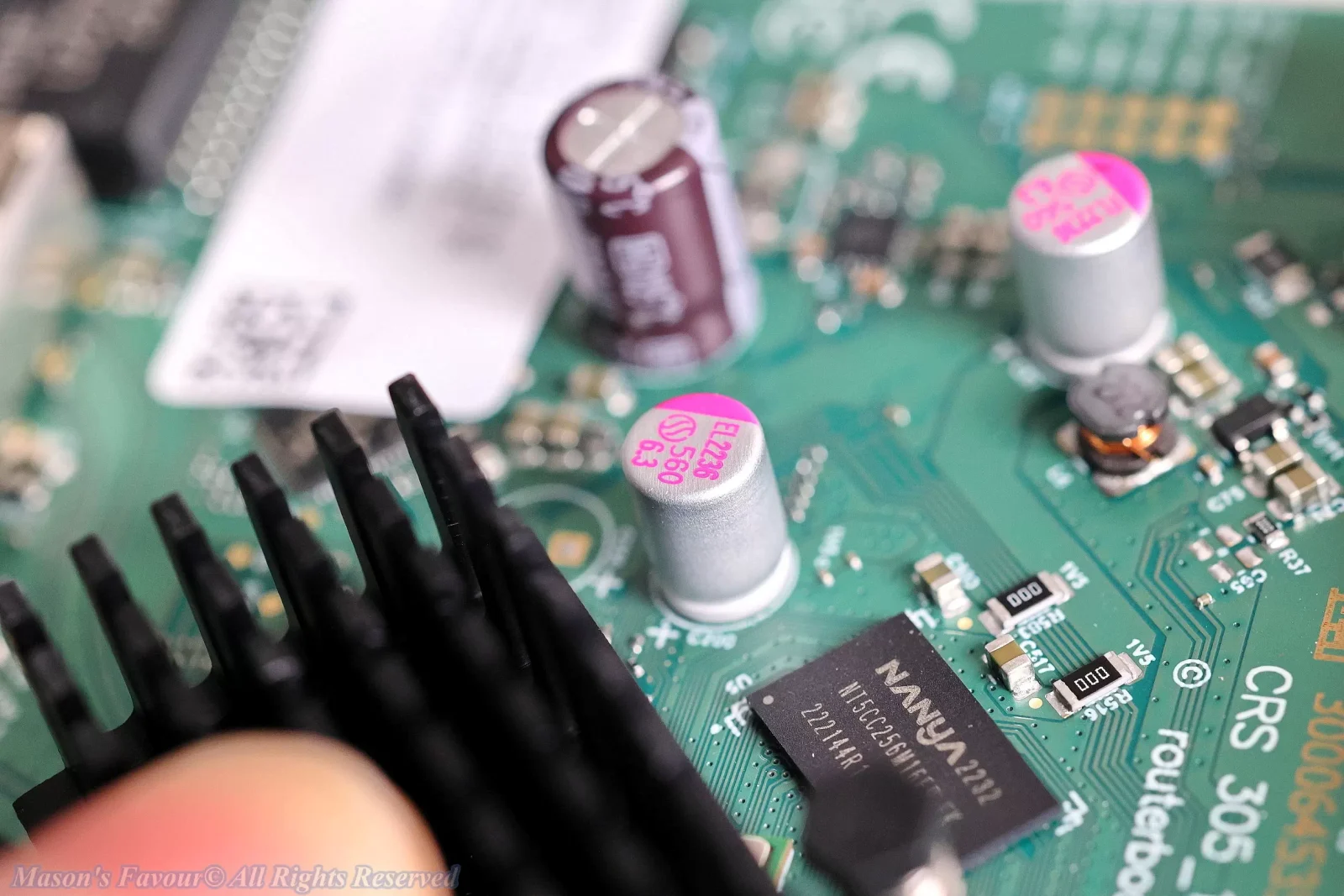

雖然現在上面兩台Switch我都有了,但我還是比較愛MikroTik CRS305-1G-4S+IN,畢竟有L2、L3的Management功能,光是做個Port Isolation就方便的要死了!
![MikroTik CRS305-1G-4S+IN - Hands-On 2](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0024-1600x1067.webp)
![MikroTik CRS305-1G-4S+IN - Logo & Model Type on the Circuit Board](https://www.masonsfavour.com/wp-content/uploads/WEBP_MikroTik-CRS305_0025-1600x1067.webp)
不得不提的是MikroTik CRS305-1G-4S+IN很多Switch產品線都維持多年沒有更新,也沒有發布顯著更新的小改版。我個人是希望可以逐代替換使用更新製程的Switch晶片,即便功能校能維持相同,線程改進起碼可以省電。
20240811 更新
經過一陣子使用,我發覺這Mikrotik CRS305如果採用SFP+光電轉換模組,幾乎不可能不用散熱風扇進行散熱,所以我後來添購了Noctua NF-A14 5V PWM的風扇直接插在USB插座對她散熱,有風扇散熱就完全沒有SFP+光電轉換模組的過熱停擺的問題了!
不得不說,SFP+ Switch最終的穩妥解決方案就是所有搭配網卡和其他Switches都一併用SFP+的Cage/Modules以一勞永逸解決光電轉換模組燒燙到停擺的無解問題。
小結
MikroTik CRS305-1G-4S+IN是我第四台購入的MikroTik SFP+ Switch,其L2、L3的Management功能令我省下配置的不少功夫,從簡單的Port Isolation到複雜度高的Vlan功能都可以輕鬆完成,此外,MikroTik CRS305-1G-4S+IN的無音結構和POE-IN供電方式都讓我能夠達成更多彈性應用,避免設備用途過於侷限的問題。
關於MikroTik CRS305-1G-4S+IN 適用的場合:通風良好的開放空間,需要10Gbe速度的設備,有SFP+光纖連接的場合。
MikroTik CRS305-1G-4S+IN 不適用的場合:不通風的封閉空間,SFP+光電轉換模組接駁但無主動散熱機制。
