UniFi Switch Flex XG Switch是我思考書房配置後購入的萬兆電口交換器,主要用於接駁架站電腦、工作電腦、和NAS,達成彼此間大檔案傳輸的目的用途。
在購入 UniFi Switch Flex XG 以前,其實一併考慮UniFi Switch Aggregation、MikroTik CRS305-1G-4S+IN、CRS312-4C+8XG-RM的機種。然而因為以下幾點因素還是導致了我最後購買了10Gbe Port較少但靜音的 UniFi FLEX XG。
1、10Gbe環境我比較迫切需要架設在書房的環境,此環境需要一定程度的靜音,因此 CRS312-4C+8XG-RM 就被排除了。
2、手上只有一張Intel 光纖網卡,因此若選擇光口Switch,必須依照設備數量加購對應數目的光口轉電口的轉接器,例如MikroTikS+RJ10,然而這種光電轉接器內含訊號轉換晶片,發熱量不是普通的嚇人,我裝一支到Router上跑一陣子就覺得RJ45接頭會不會久了裂開還是融化Orz。如果書房內都是這種高溫轉接器,實在令人不安。所以 Switch Aggregation、 CRS305-1G-4S+IN 也被排除掉。
後來再找了找相關產品資料,覺得 UniFi FLEX XG 10Gbe符合我的輕需求,便在網路商店購入了。
話不多說,來看看 UniFi Switch FLEX XG 的開箱圖文吧!
UniFi Switch FLEX XG,開箱照片
UniFi Switch FLEX XG 外盒、開箱

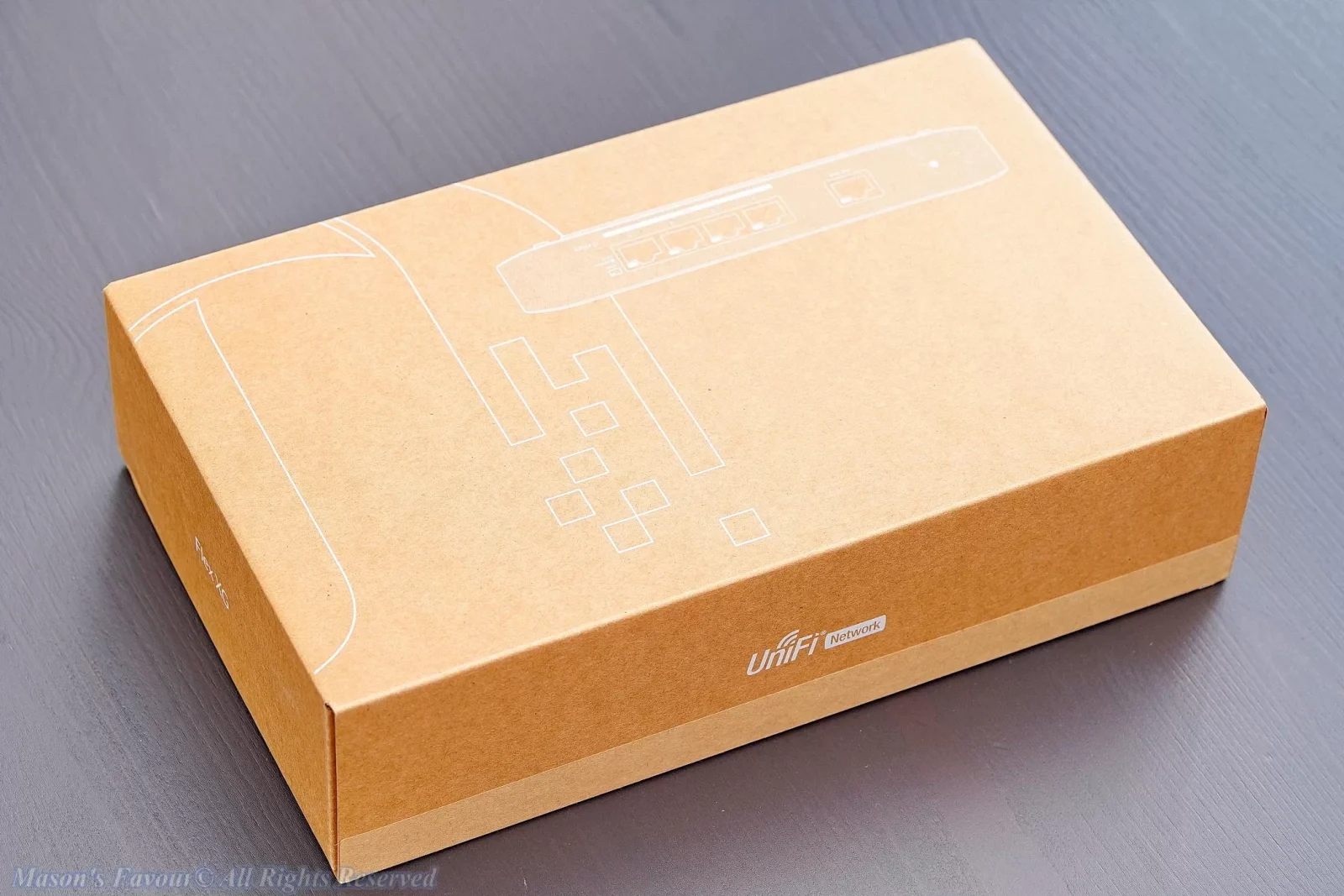

UniFi Switch FLEX XG 的外盒採用牛皮紙袋類型的紙盒包裝,質感稍微不羈工業風了點。
我比較喜歡UniFi AP和Camera的白色包裝盒。

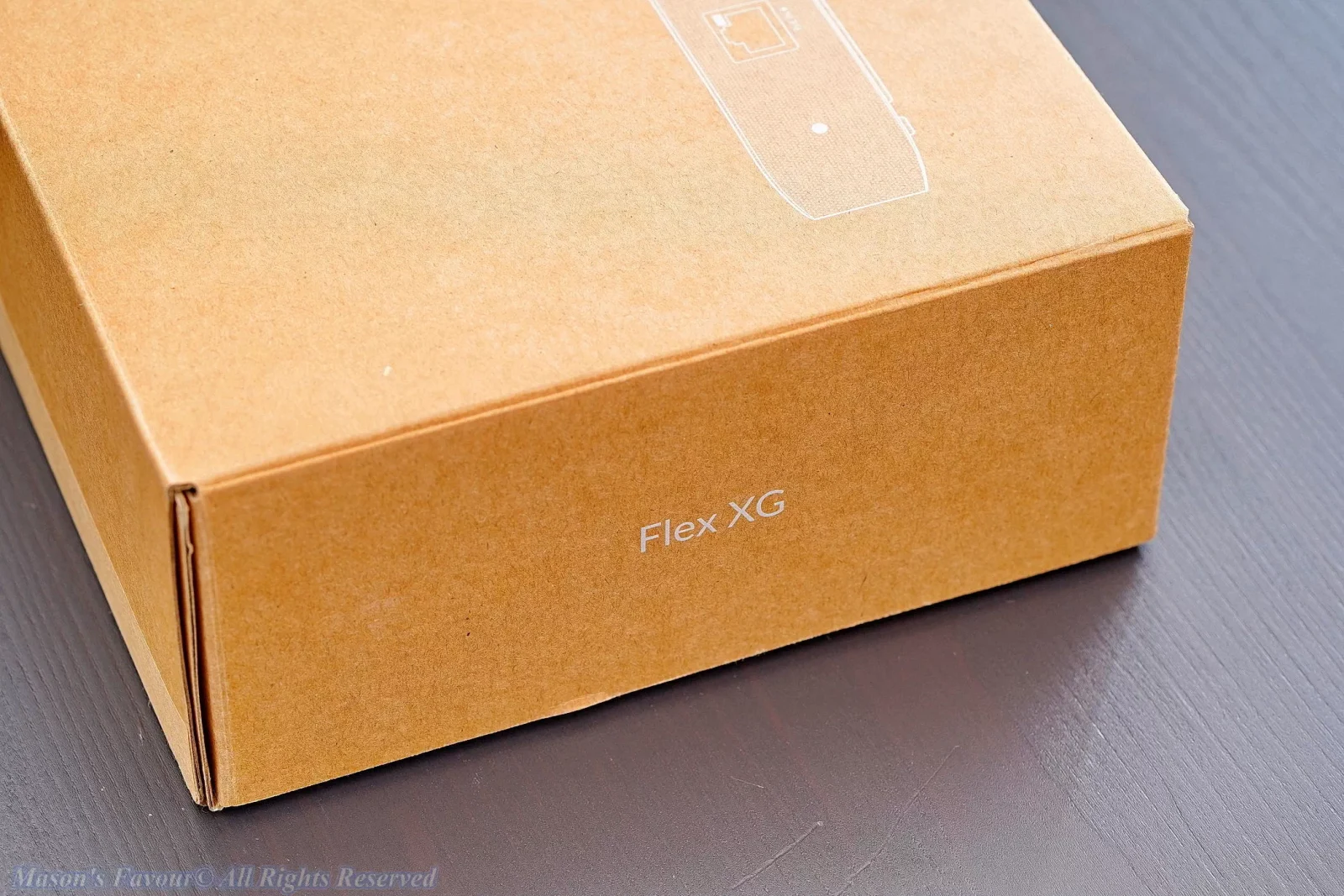

側面有寫上Flex XG的型號。

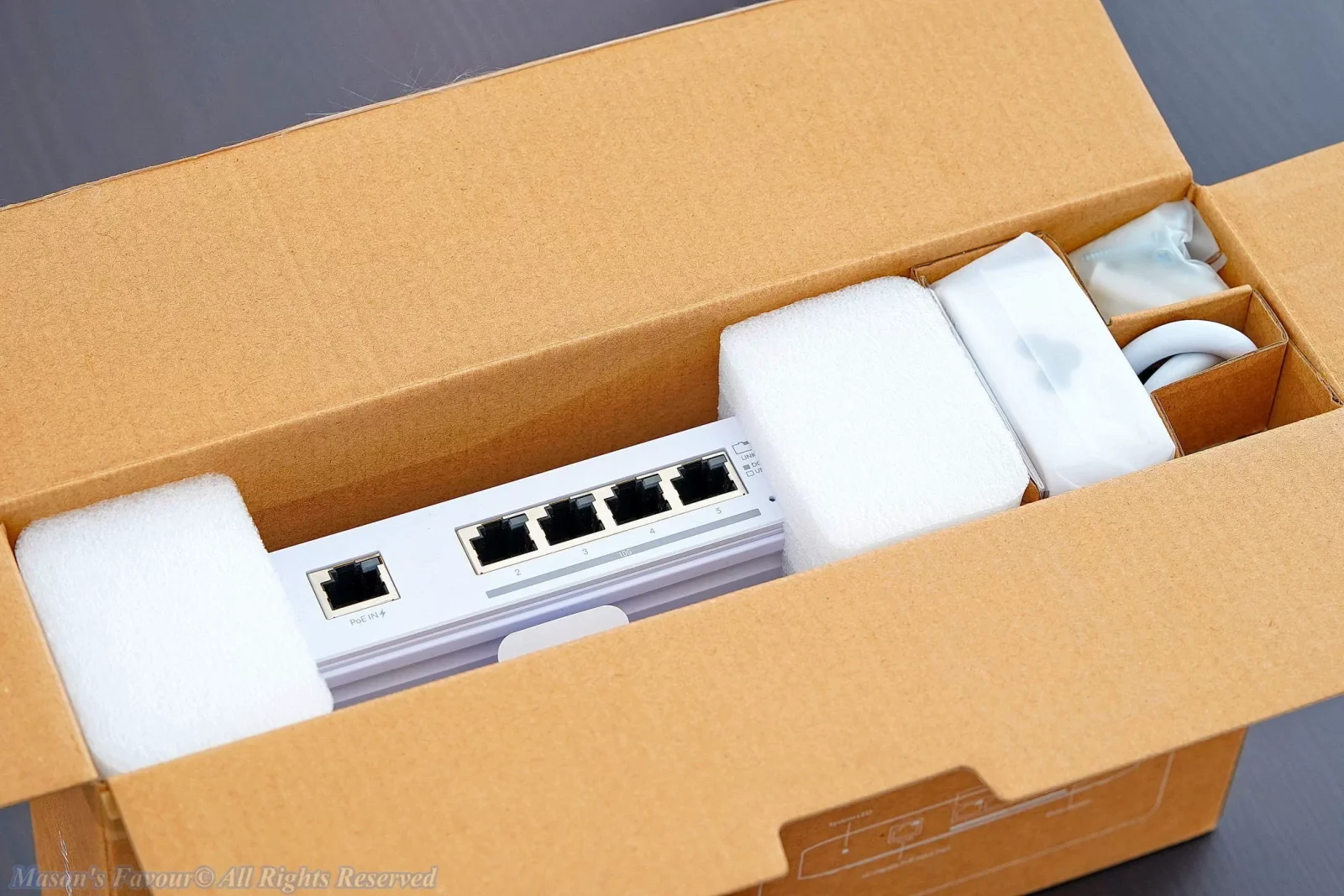

開箱囉!UniFi Flex XG Switch 本體四角落用泡棉保護著。

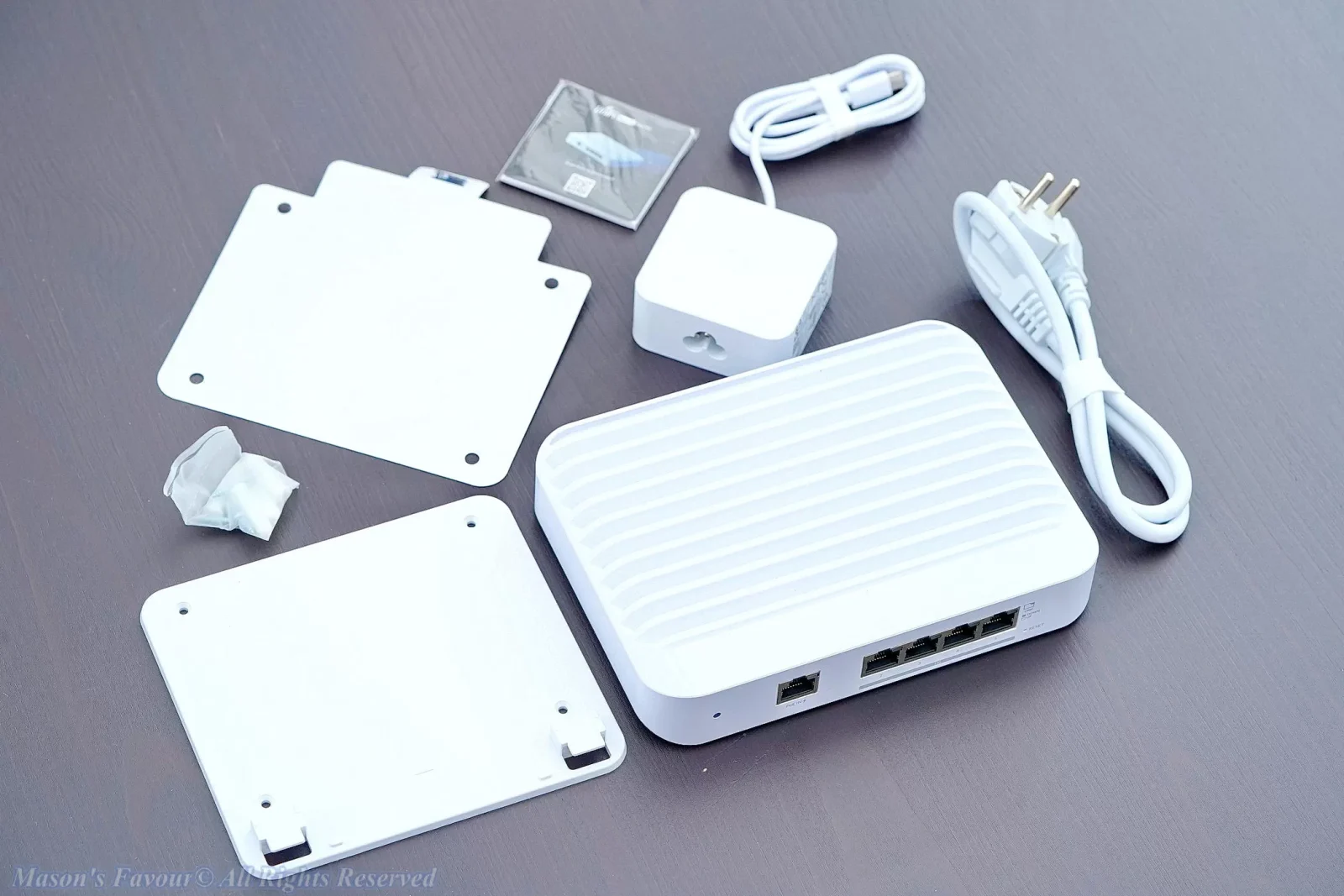

產品全零件,包括 UniFi Switch Flex XG 本體、USB-C 5V, 5A變壓器,電源線,壁掛板、壁掛水平儀、壁掛用的壁虎和螺絲。
基本上,壁掛板相關零件和那條歐規電源線我都用不到。
話說回來我很訝異這台為什麼會設計成5A這麼高電流的輸出,搭配個Meanwell那種24V或是48V的變壓器不是挺好的嗎?
通常高電流輸出伴隨較高發熱量(但也非絕對),如果不想用這麼高電流輸出的變壓器,也可以找個50-57V的POE Injector插在 UniFi Switch Flex XG 的第一個Gbe POE-In RJ45 Port上。
不過我後來懶惰省事,還是用了這個原廠USB-C變壓器。
UniFi Switch FLEX XG,本體外觀

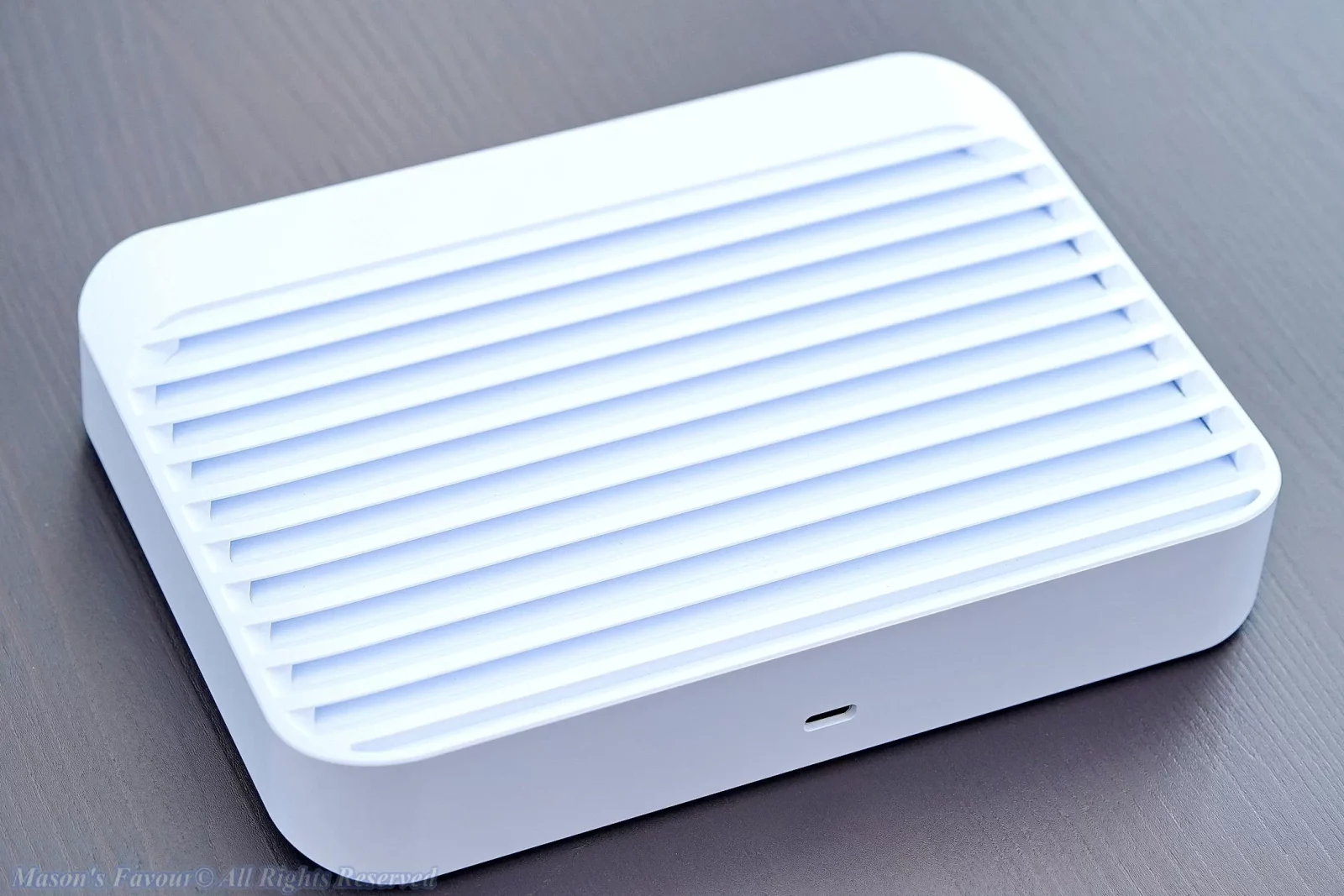

UniFi Switch Flex XG本體,乾乾淨淨的白色聚碳酸酯外殼,其實Switch這種大多處於恆開機應用環境的產品,全金屬外殼會比較讓人安心。不過UniFi為了統一的白淨產品外觀設計,新推出的產品也開始盡可能採用白色外殼。
話說回來UniFi G4 Pro、G4 Bullet早已採用白色塗層的鑄造鋁合金外殼,我是不介意 UniFi Switch Flex XG 再賣貴一點但升級成白色鑄造金屬外殼,畢竟鑄造金屬質感大勝塑料。

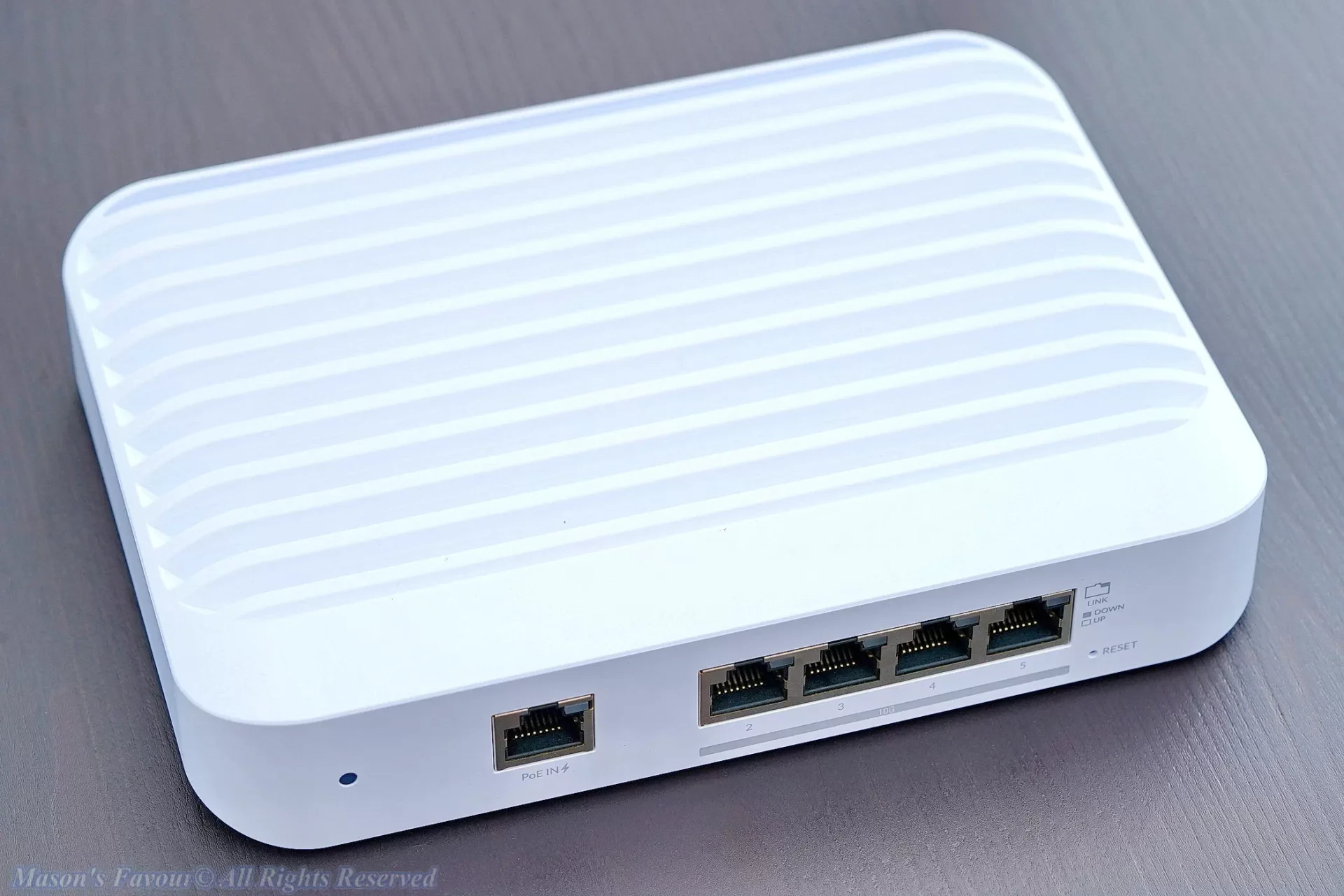

從這張照片可看到,這台裝置包括了左邊一個Gbe RJ45電口兼POE-IN電源輸入,另外包括右邊四個10Gbe RJ45電口,當然10Gbe才是我這次購機重點。
UniFi Flex XG 後端是USB-C 電源輸入埠,5V, 5A規格,想到是5A就覺得這電流會不會太高。沒事弄個USB-C的電源埠也沒有採用高壓規格,當初設計這個的思維和策略是?

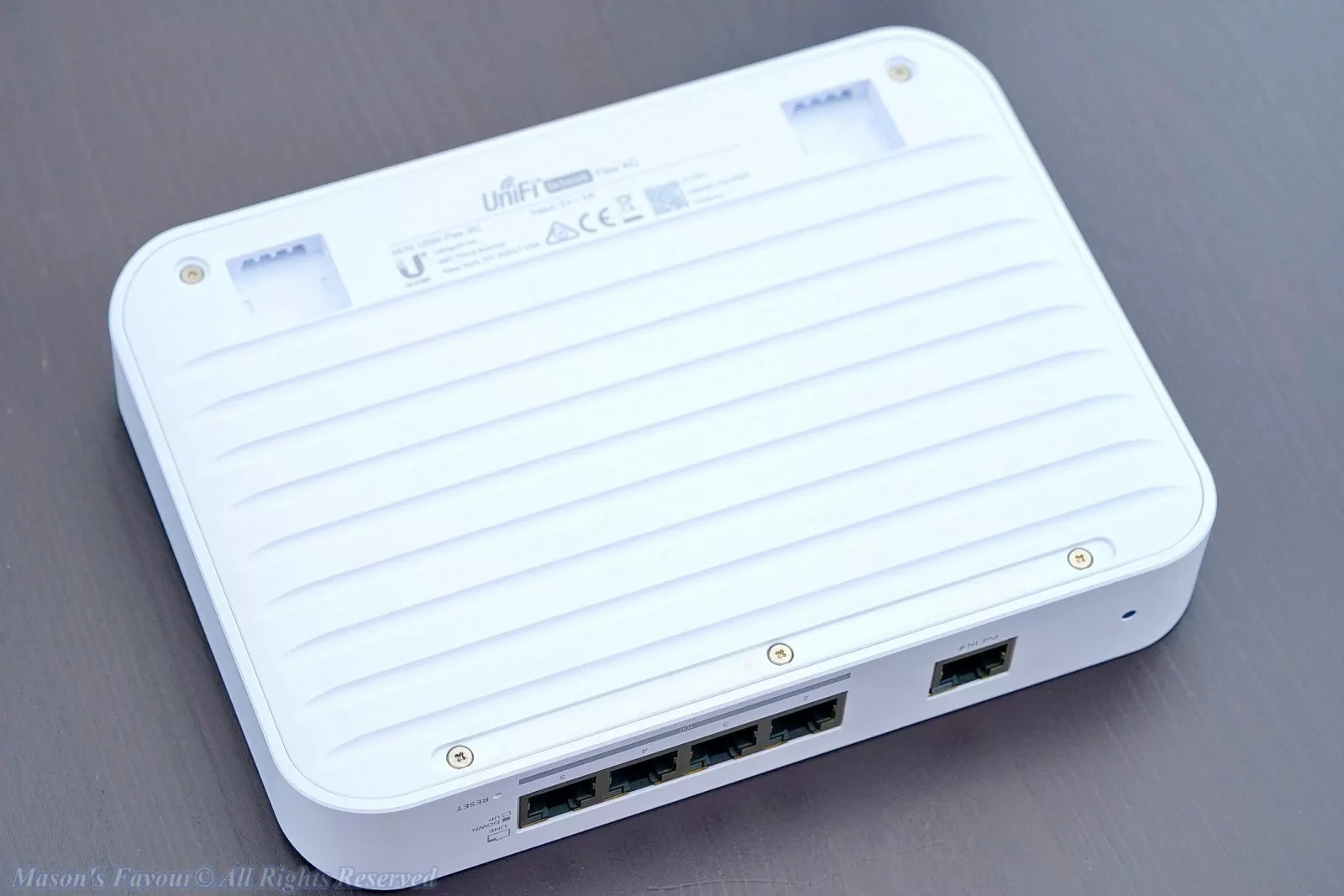

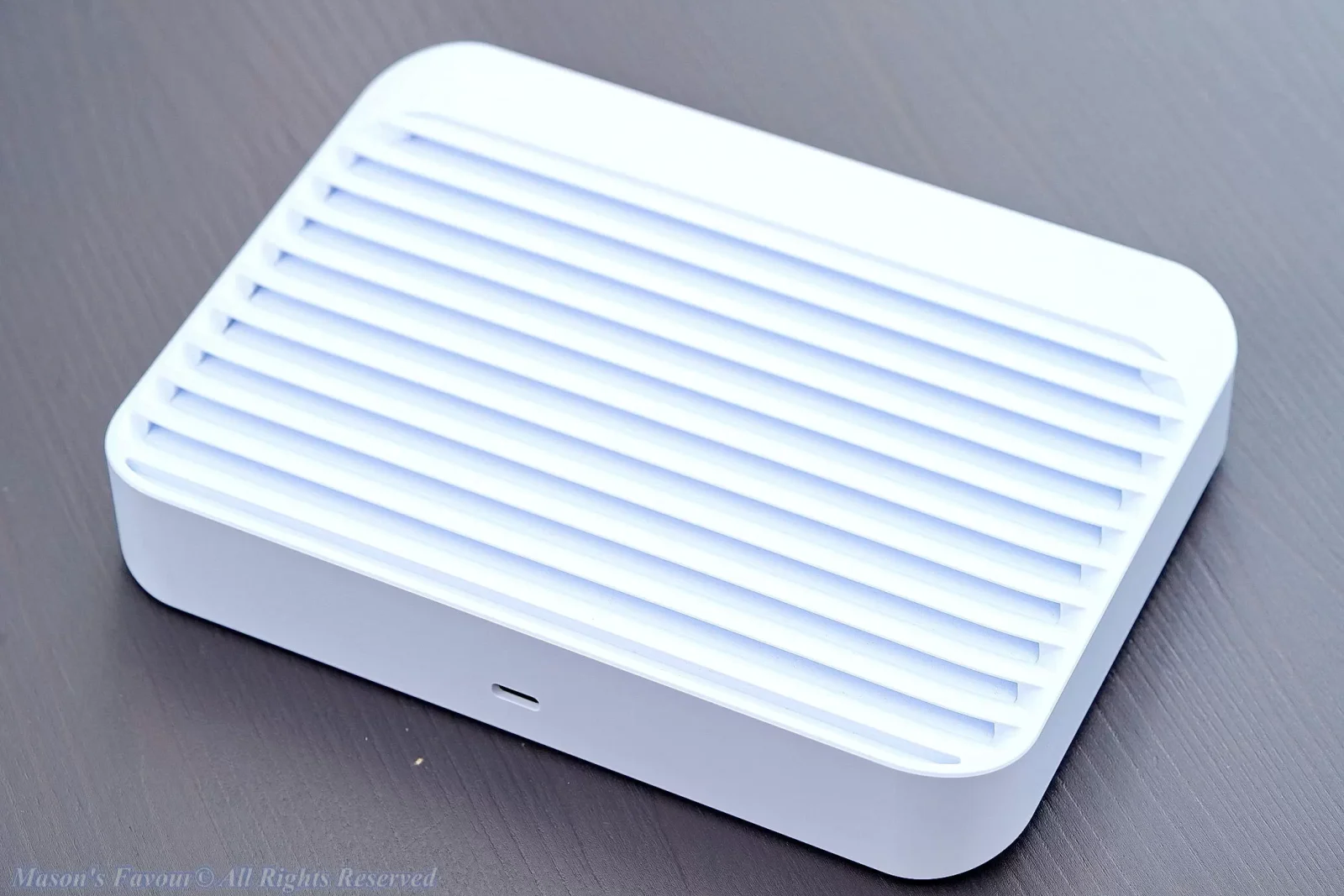

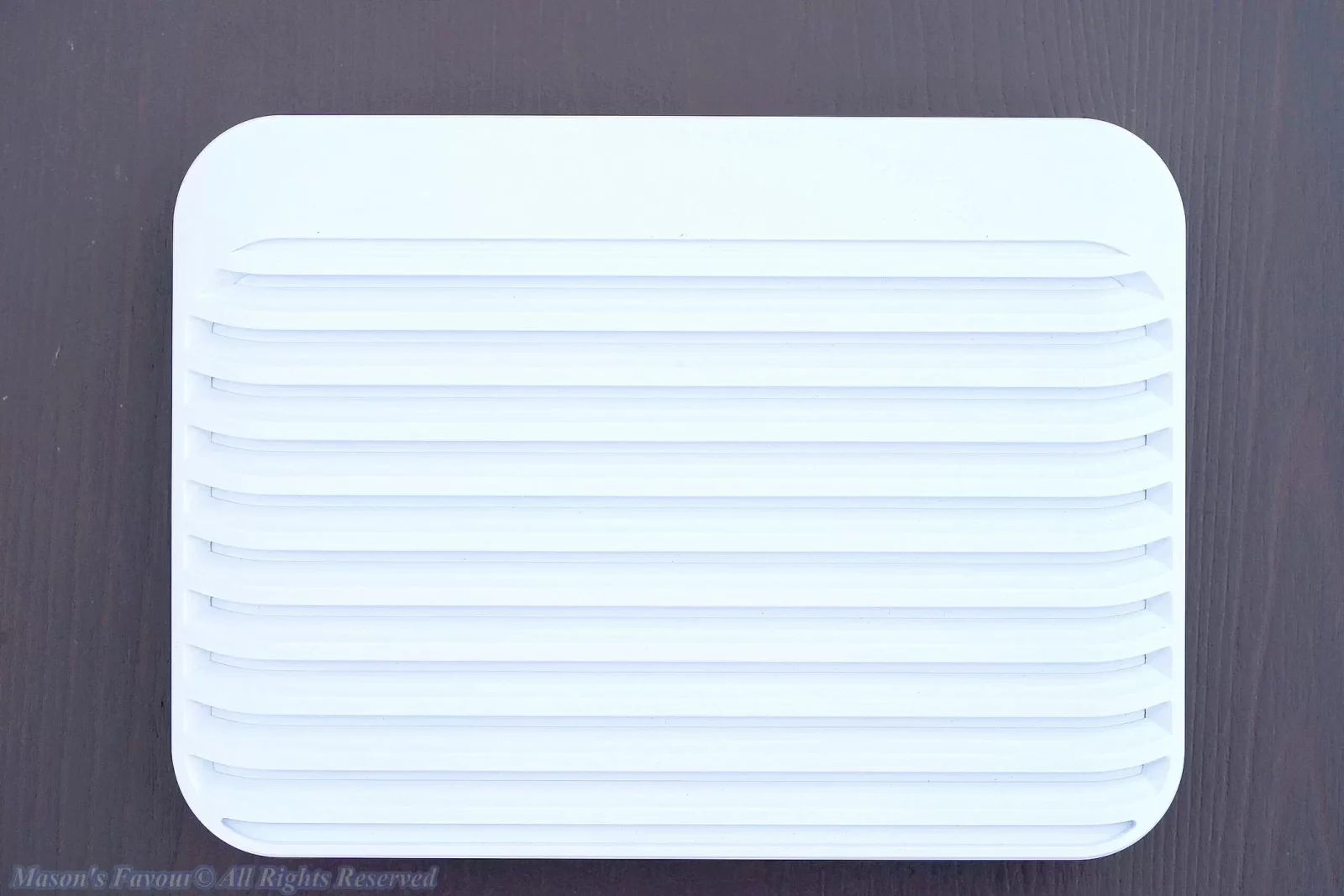

外殼頂部的波浪造型,除了設計感外沒什麼用,如果是改用鋁合金外殼而且通過適當導熱膠,那這片波浪板應能擔負良好的散熱排功能。

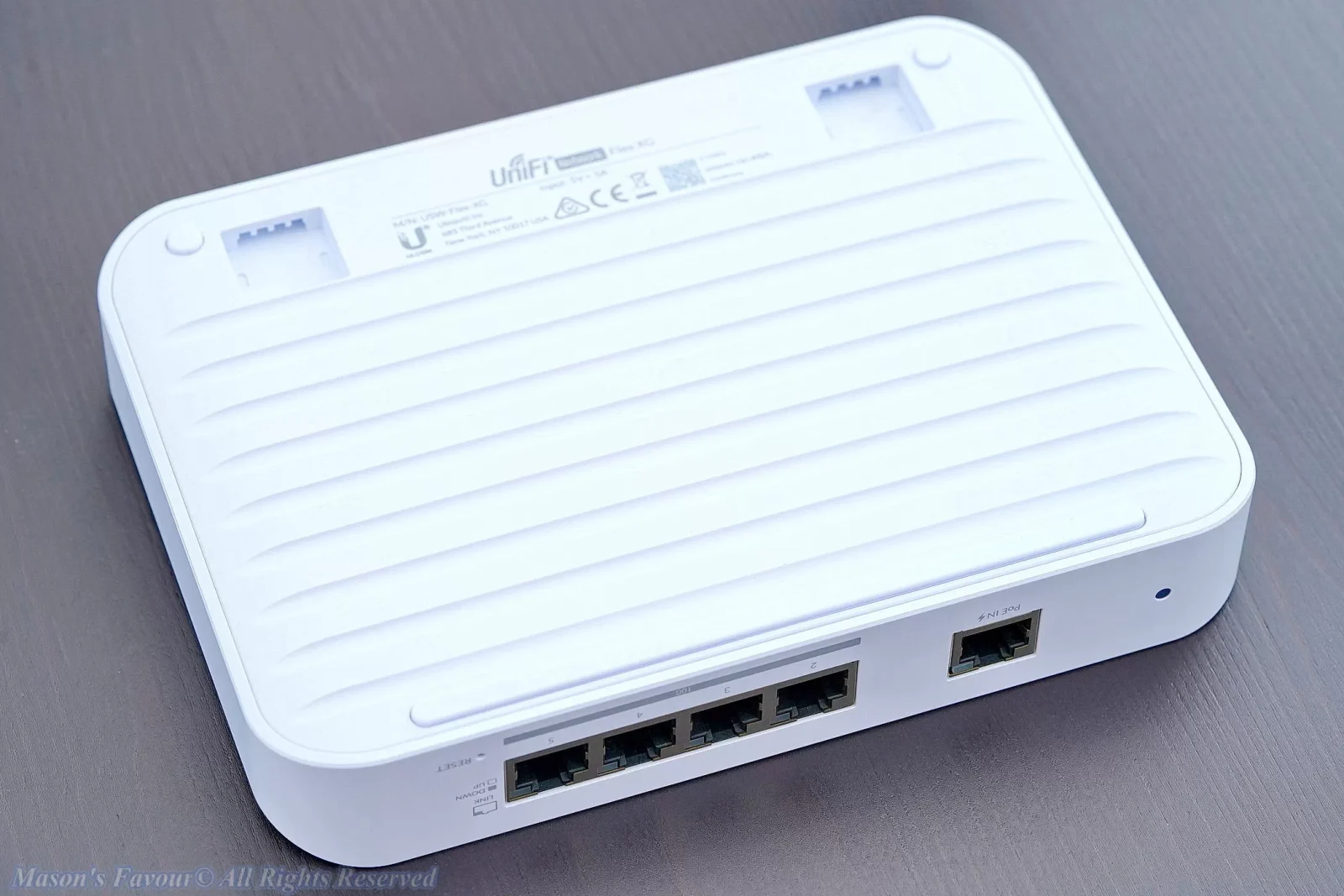

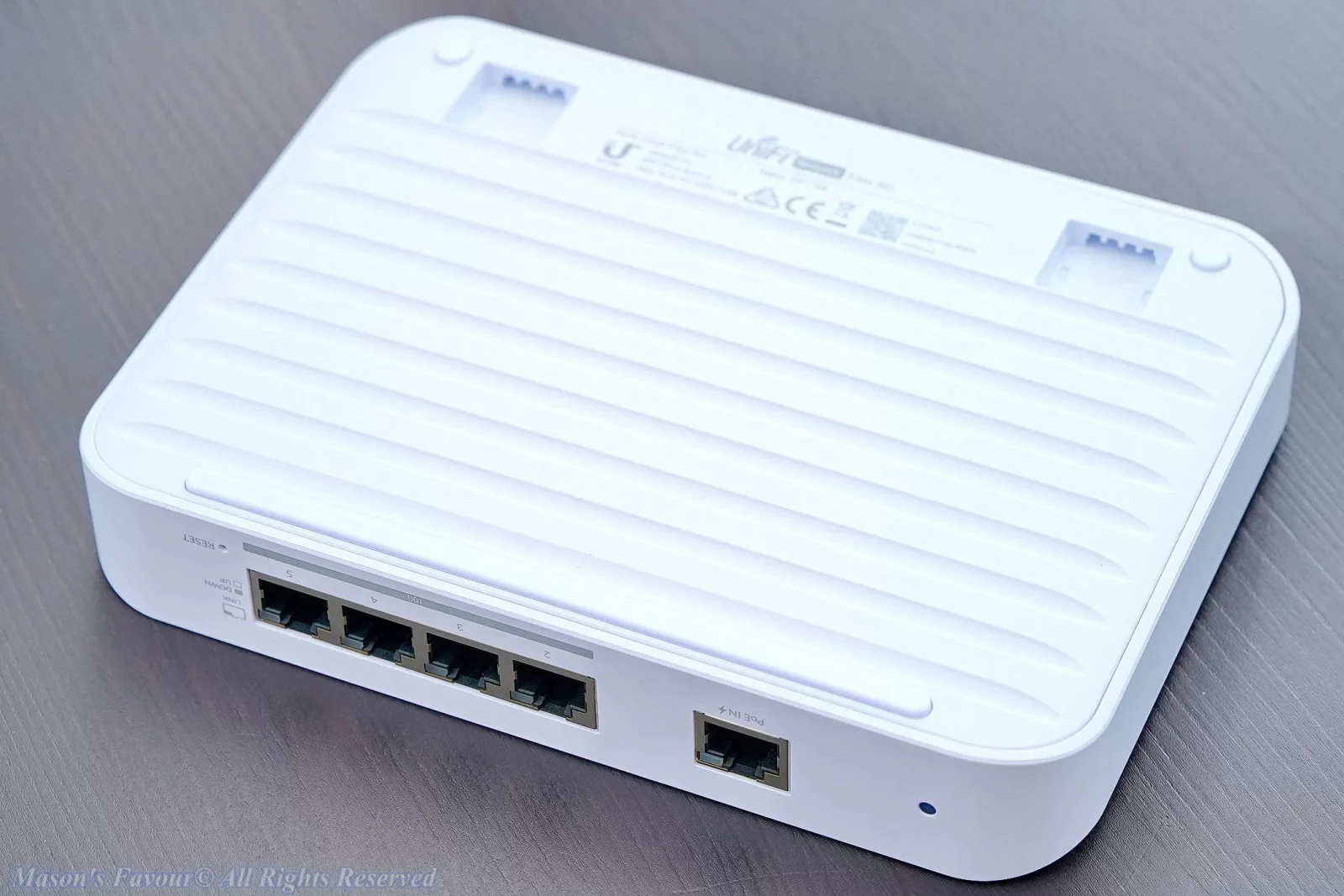

把Switch翻過來,可以看到底部有壁掛孔,不過用不到就是。
UniFi Switch FLEX XG, 拆機(Tear Down)
把底部的軟墊條和軟墊塊拆除,可以發現有五個螺絲,準備拆機看看內部配置了!
UniFi Switch FLEX XG, 底部鑄造鋁散熱塊

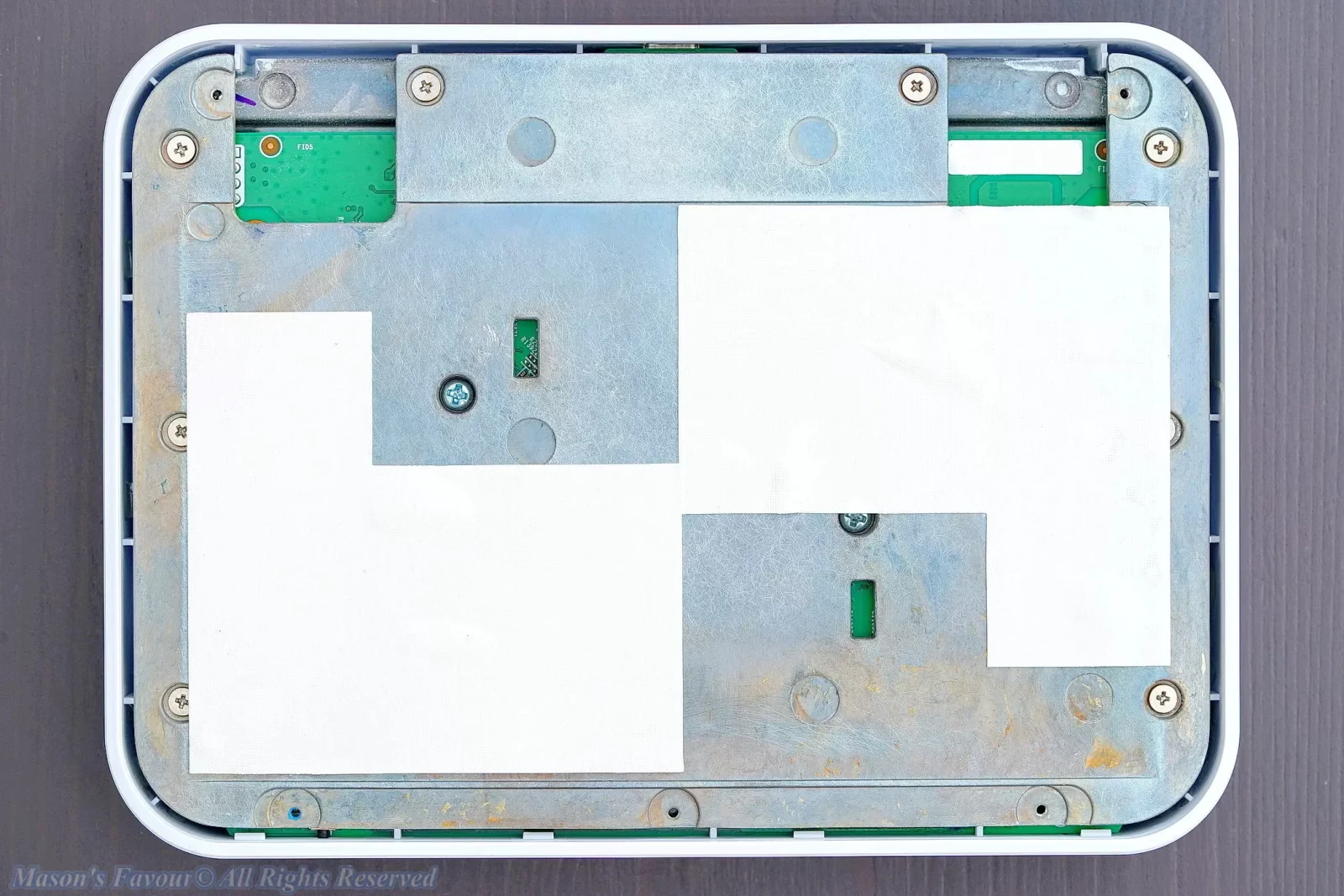

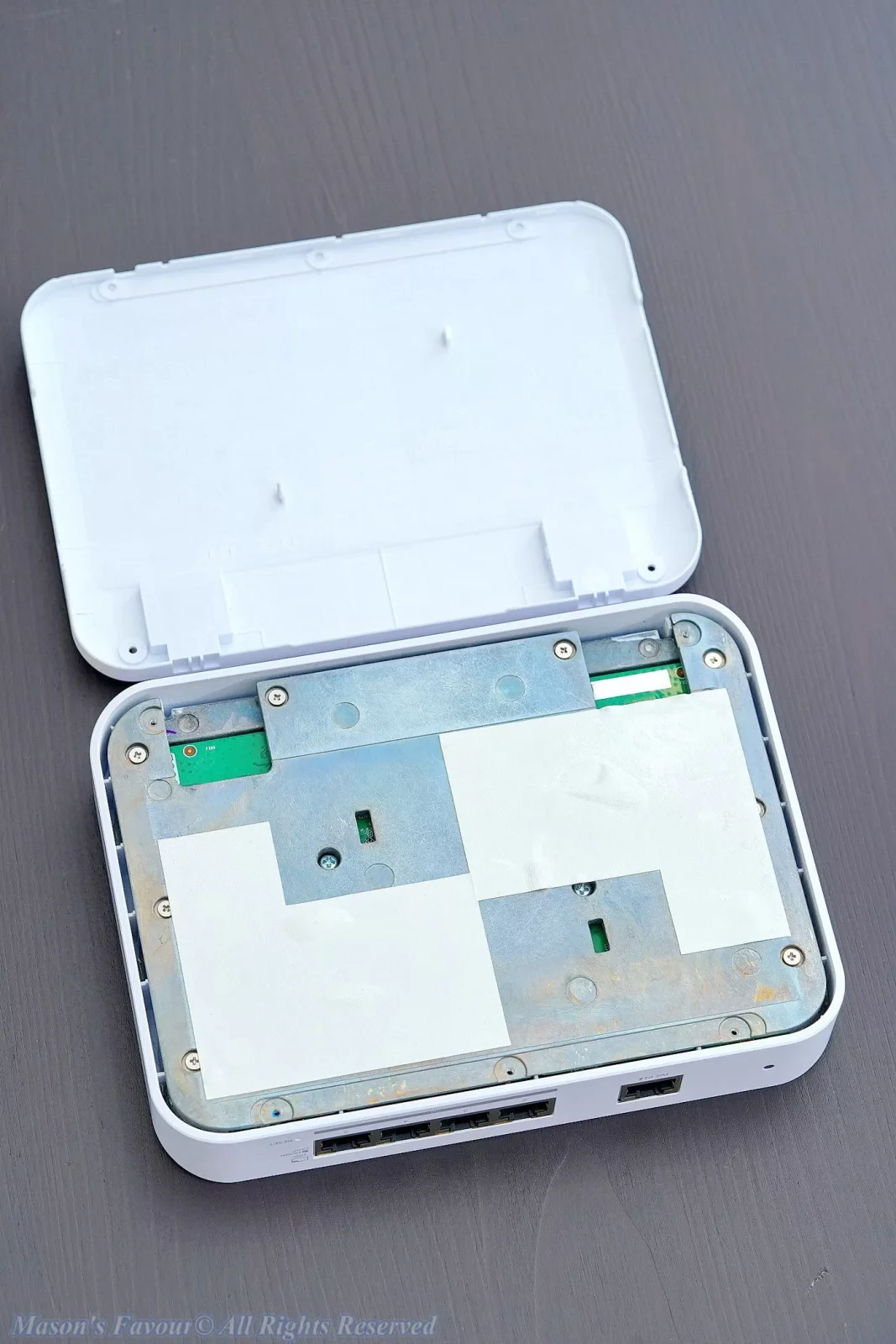

拆開底蓋,露出的是一整片一體成形的底部鑄造鋁散熱塊,幾乎跟整台機器面積一樣大了,鋁材質是我從重量和散熱功能推測的,應該不會用導熱性能很爛的鐵或其他金屬。
話說鋁鑄造件在一些高階單眼鏡頭也蠻常出現的,像是Sigma的ART鏡頭系列,主要擔負對焦和變焦的內部機件軌道的內鏡筒,也都是用鑄造鋁,一方面是比塑膠堅固耐磨損,一方面是還算質輕。
不過 UniFi Flex XG 的底部鑄造鋁散熱塊就只有作為內部框架和散熱用途。
只是,外殼用聚碳酸酯,導致了對外部環境熱交換的能力下降,進而導致整機散熱效率的下降。
整片式底部鑄造鋁散熱塊上貼了一些類似導熱貼紙的東西,這些貼紙會直接接觸黏著聚碳酸酯底部外殼,不過我很懷疑這樣的熱傳效率能好去哪裡?
其實Ubiquiti一併把整個殼改成鋁合金就進一步解決問題了,不過這台美國定價299USD,相對其他XG機種和SFP+機種便宜,所以省下一些成本是必然的。
UniFi Switch FLEX XG, 電路板露出

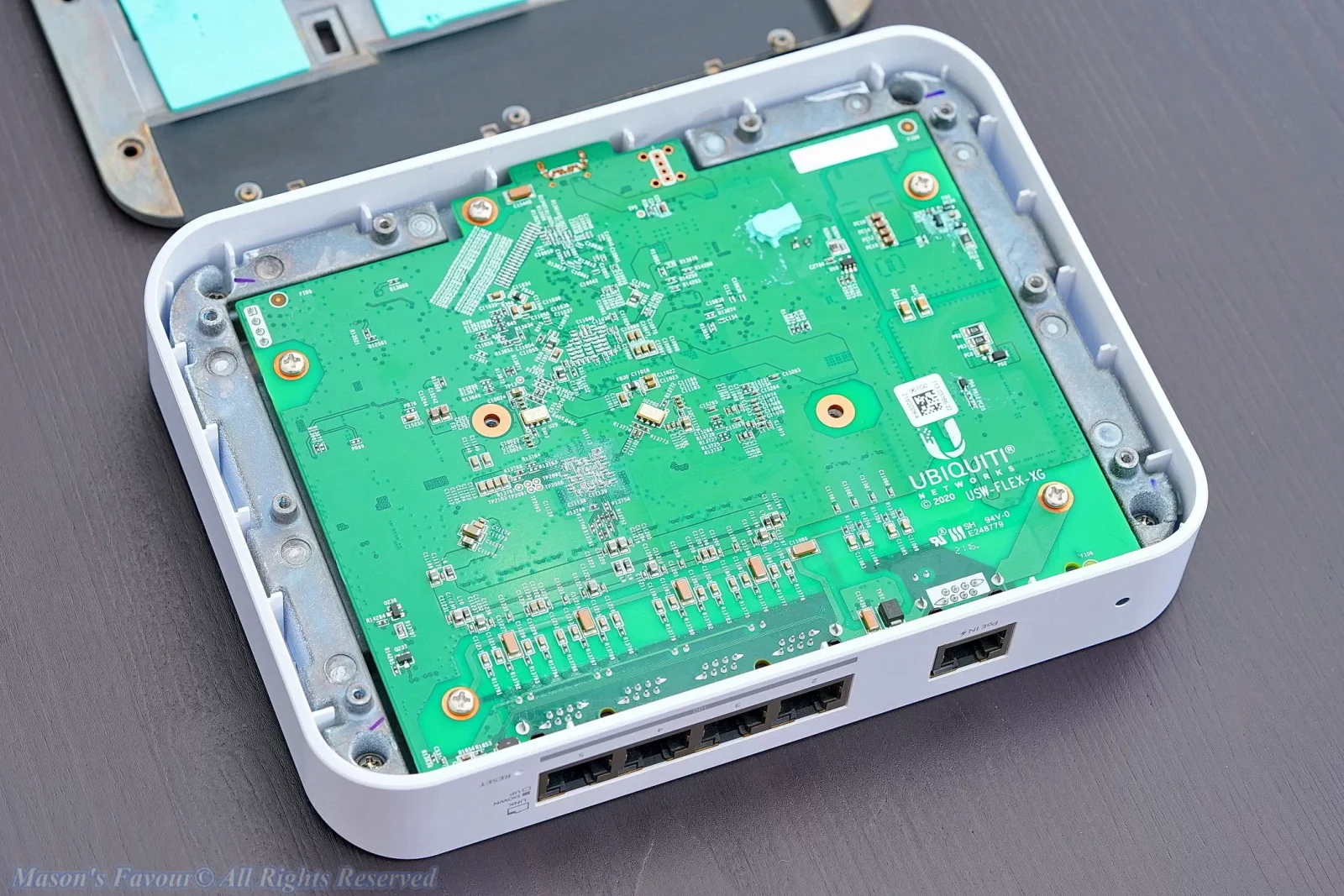

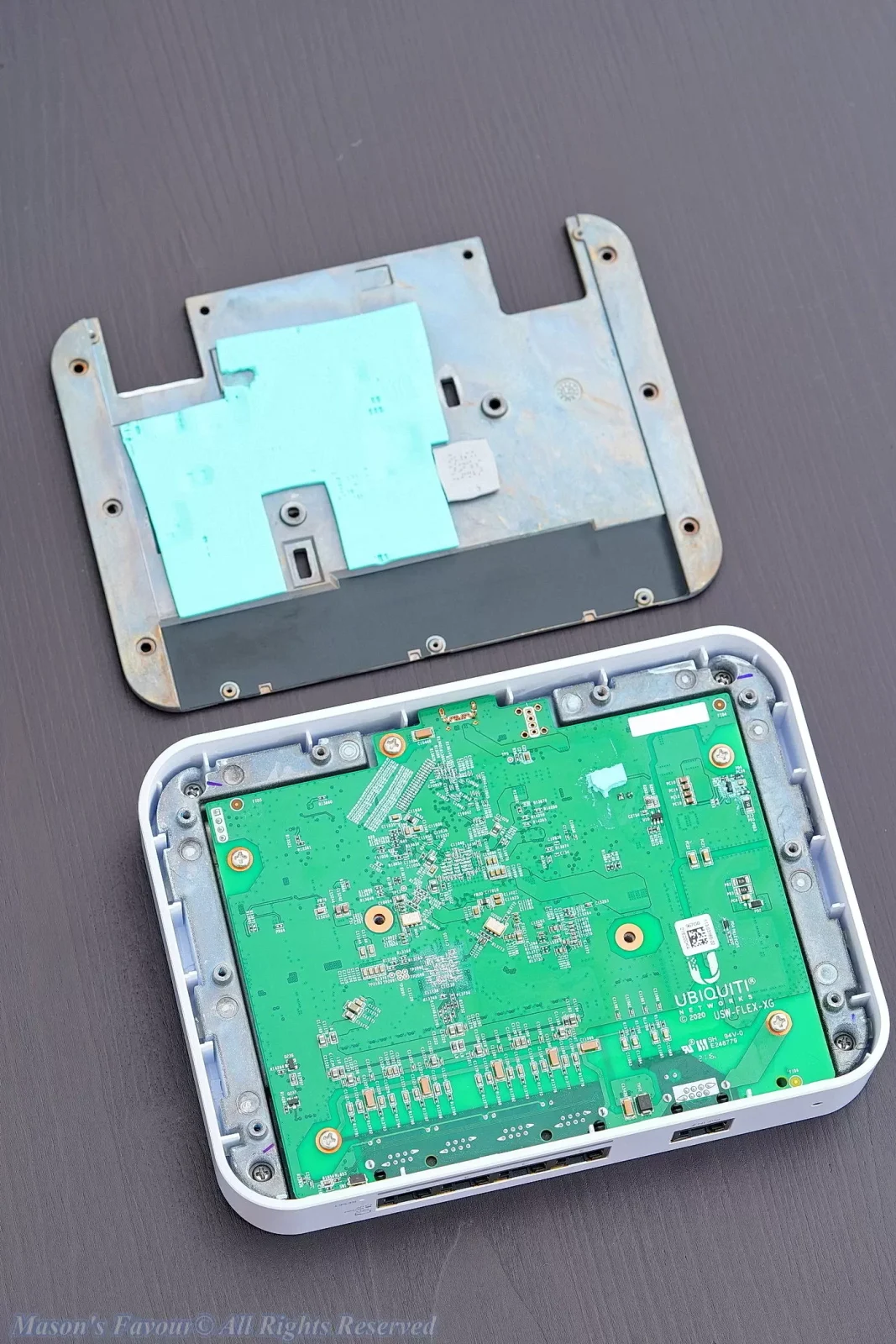

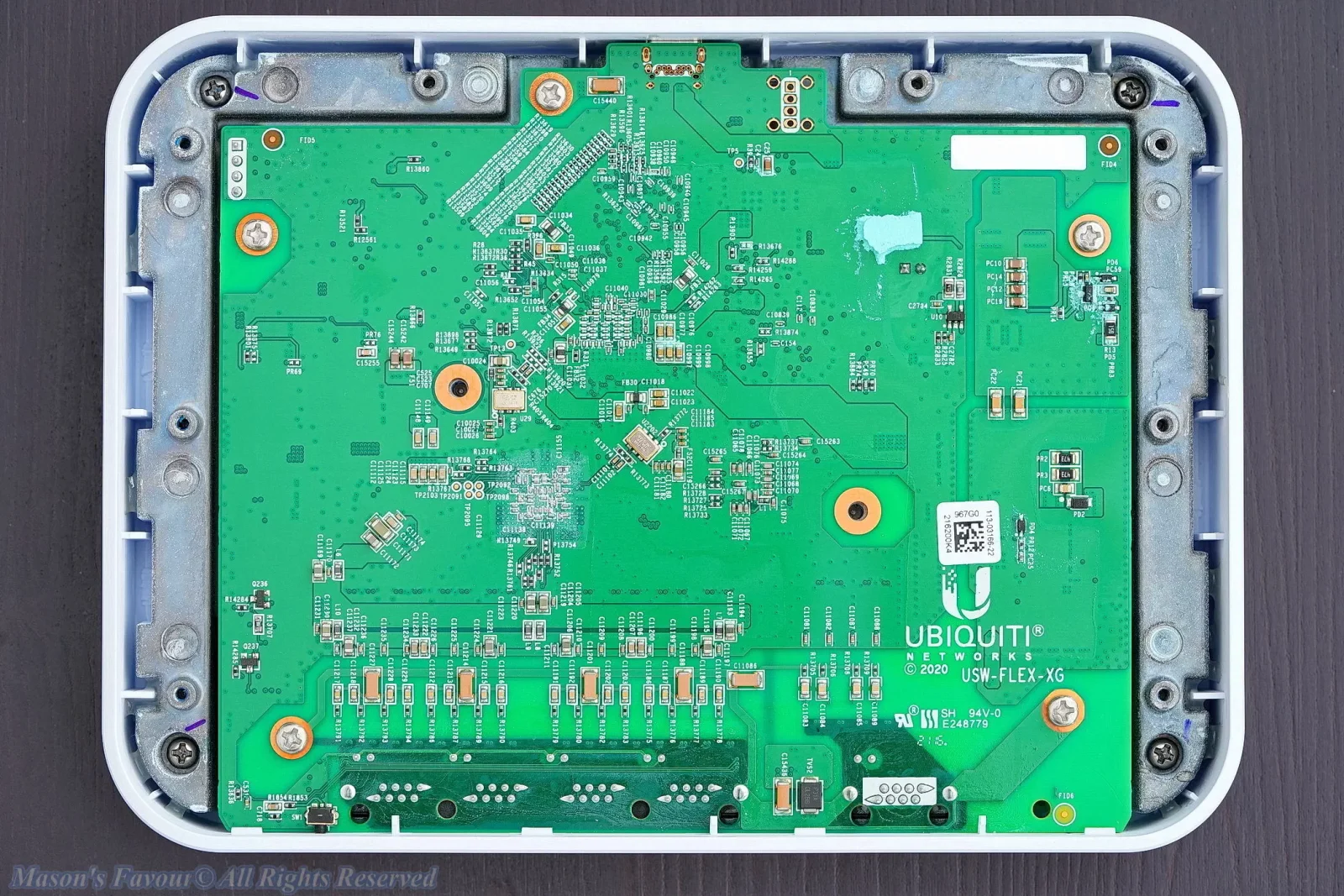

把底部鑄造鋁散熱塊移除,終於露出PCB機板,這一面是底部,沒有放置任何晶片。
可以看到PCB電路板後方還有另外一塊頂部鑄造鋁散熱塊,從整個結構可以理解,底部和頂部鑄造鋁散熱塊除了作為內部安裝固定電路板用的主結構(Chassis)外,也同時對電路板的上下兩面進行散熱。
不過接下來我只會拆除PCB電路板本身,頂部鑄造鋁散熱塊不會進一步從外殼拆除。
UniFi Switch FLEX XG, 頂部鑄造鋁散熱塊

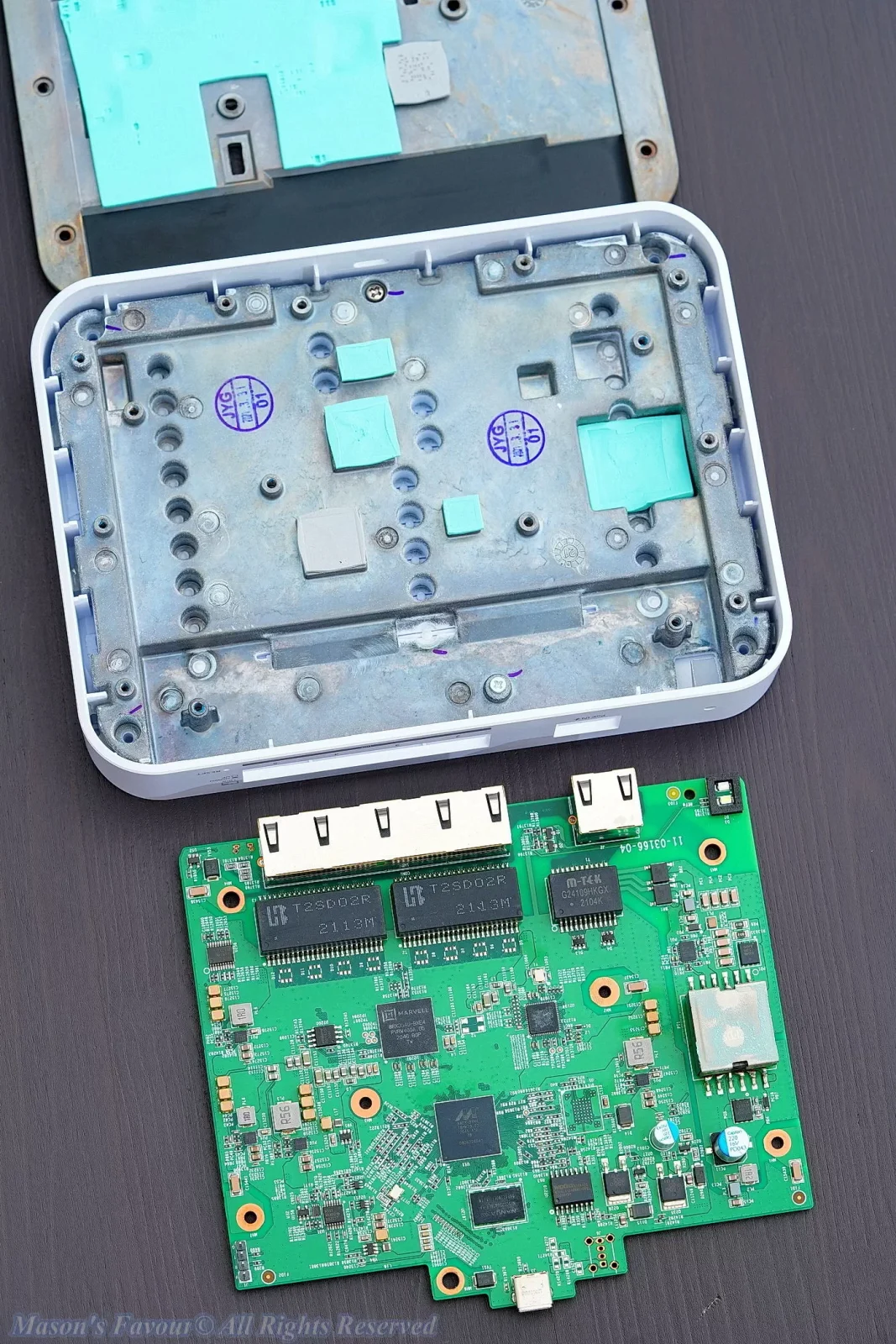

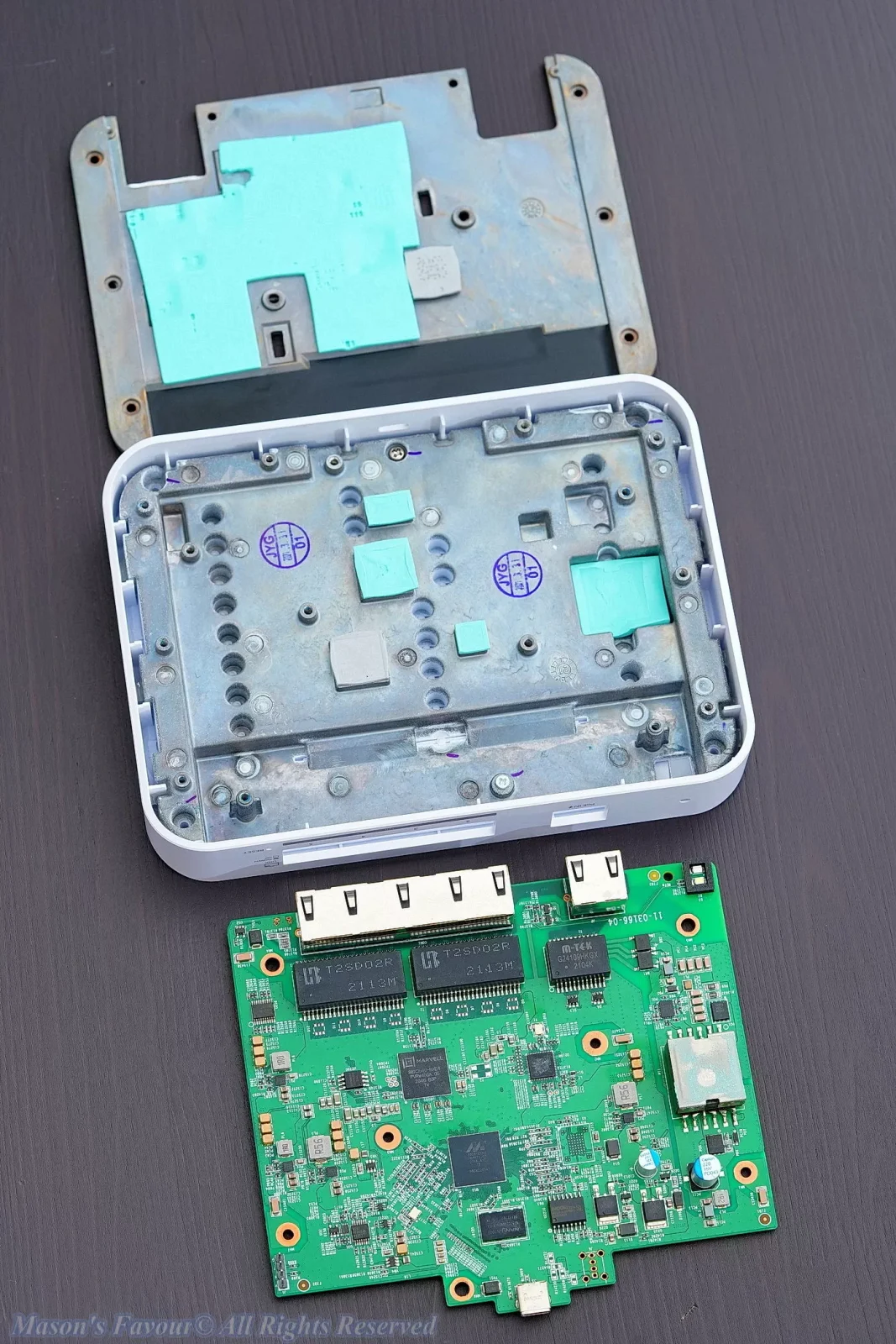

把PCB拆下來囉!
UniFi Switch FLEX XG, PCB電路板外觀

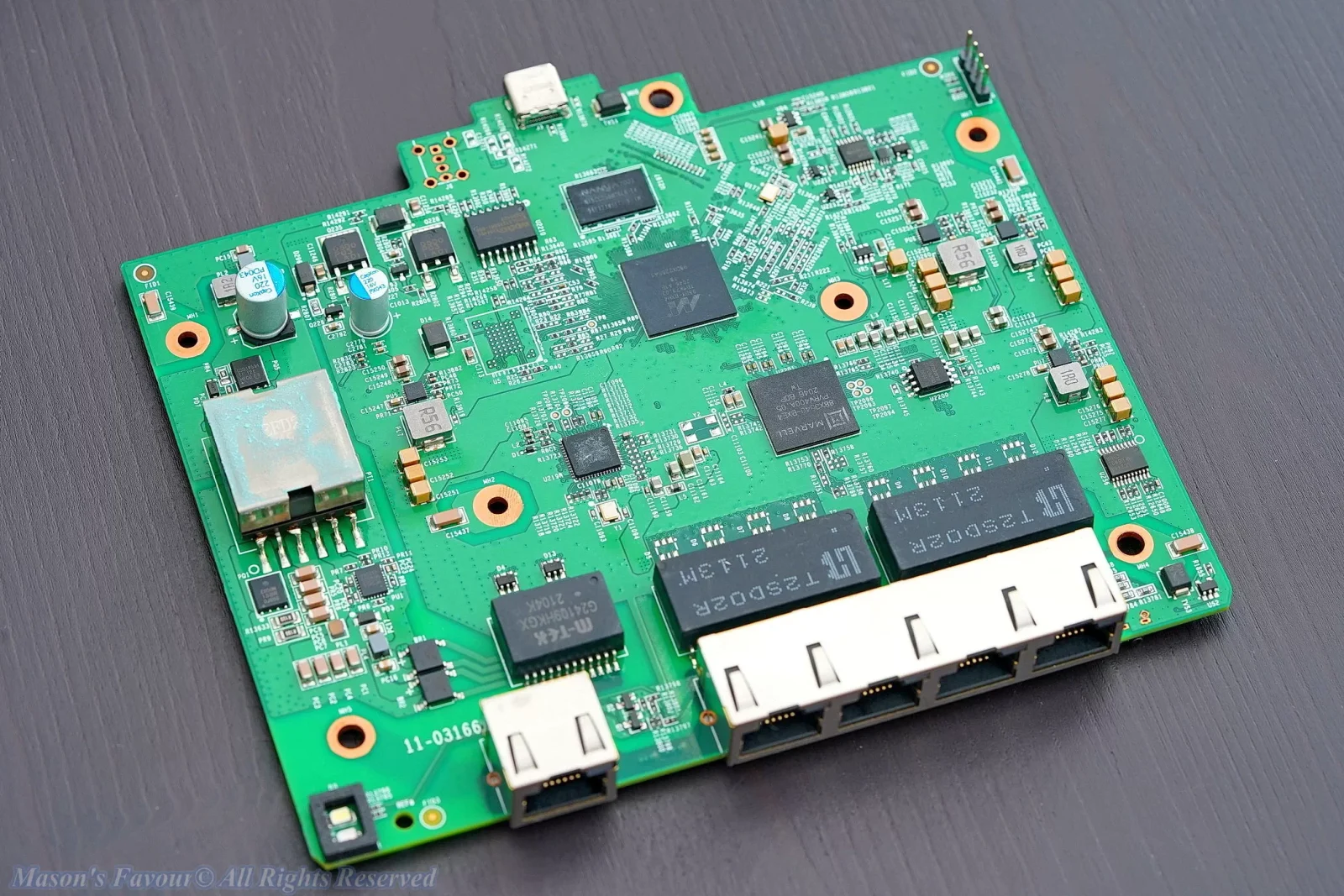

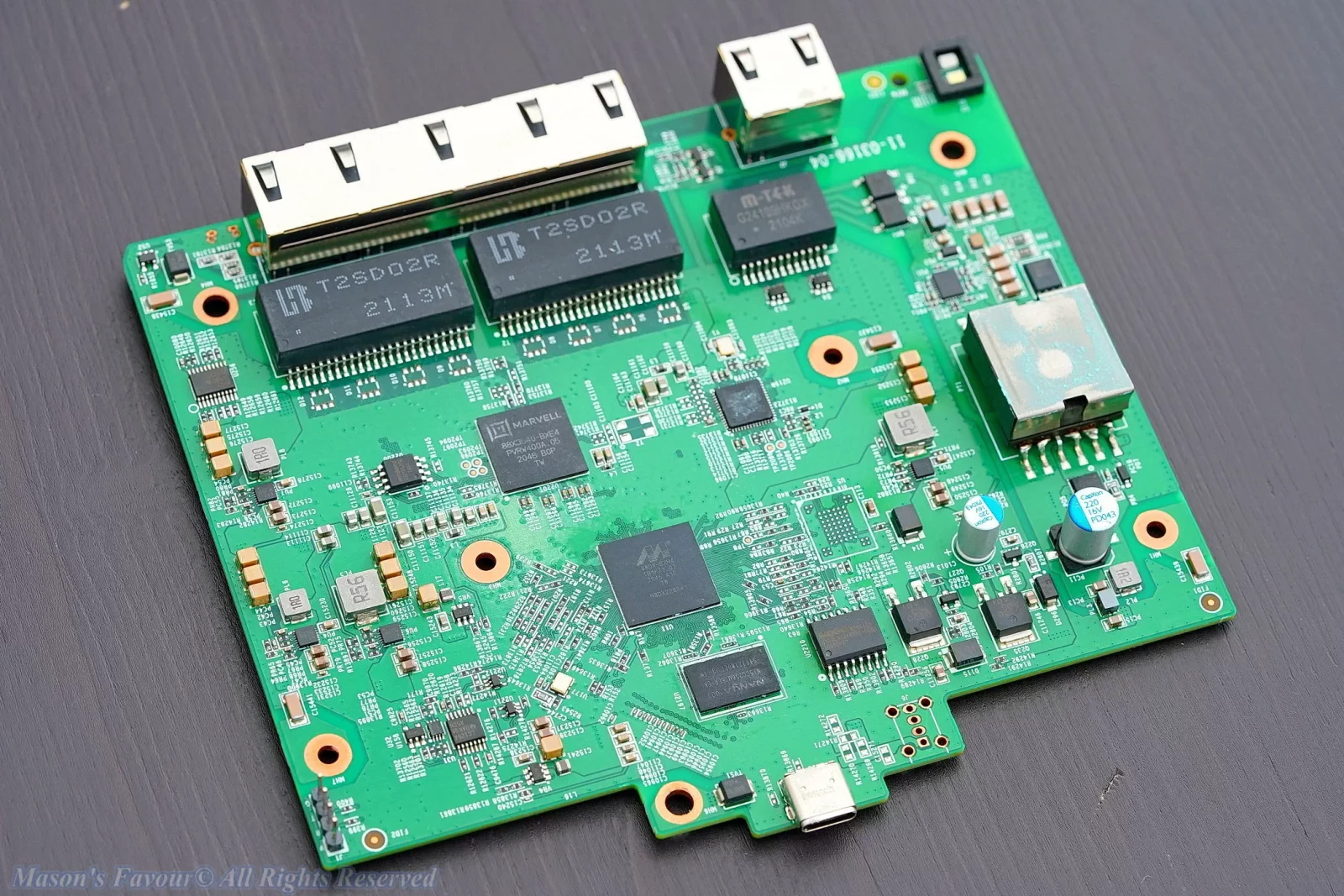

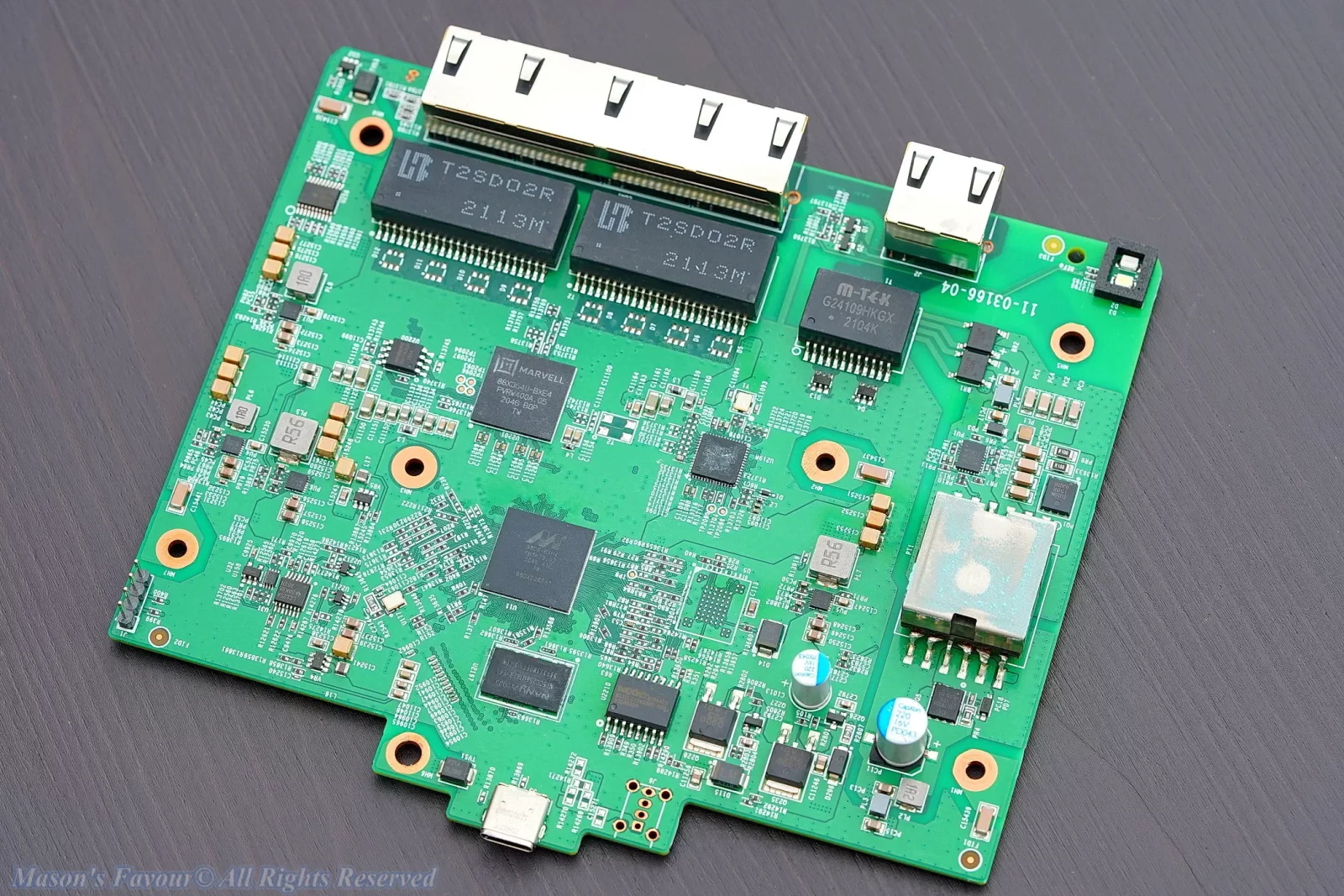

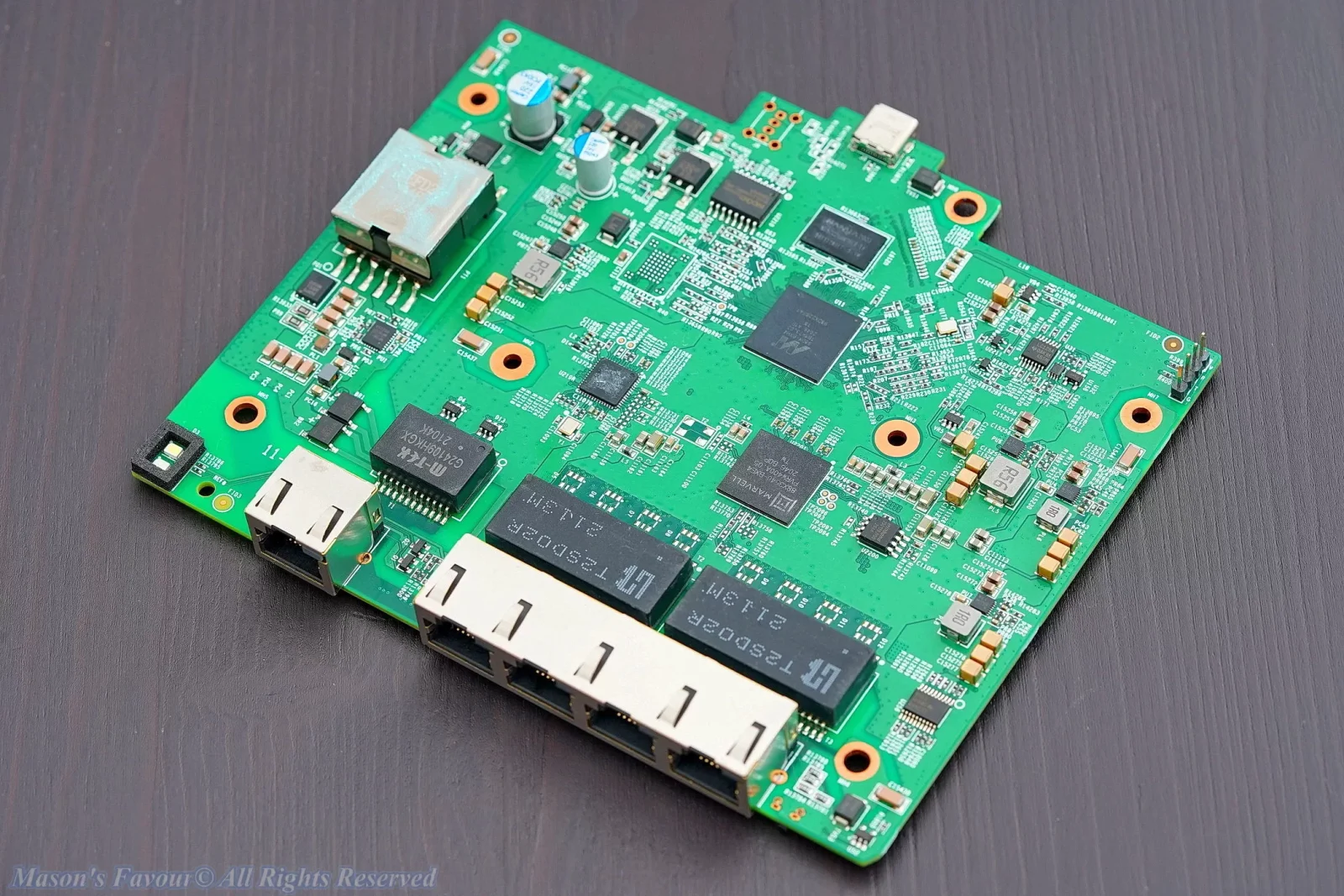

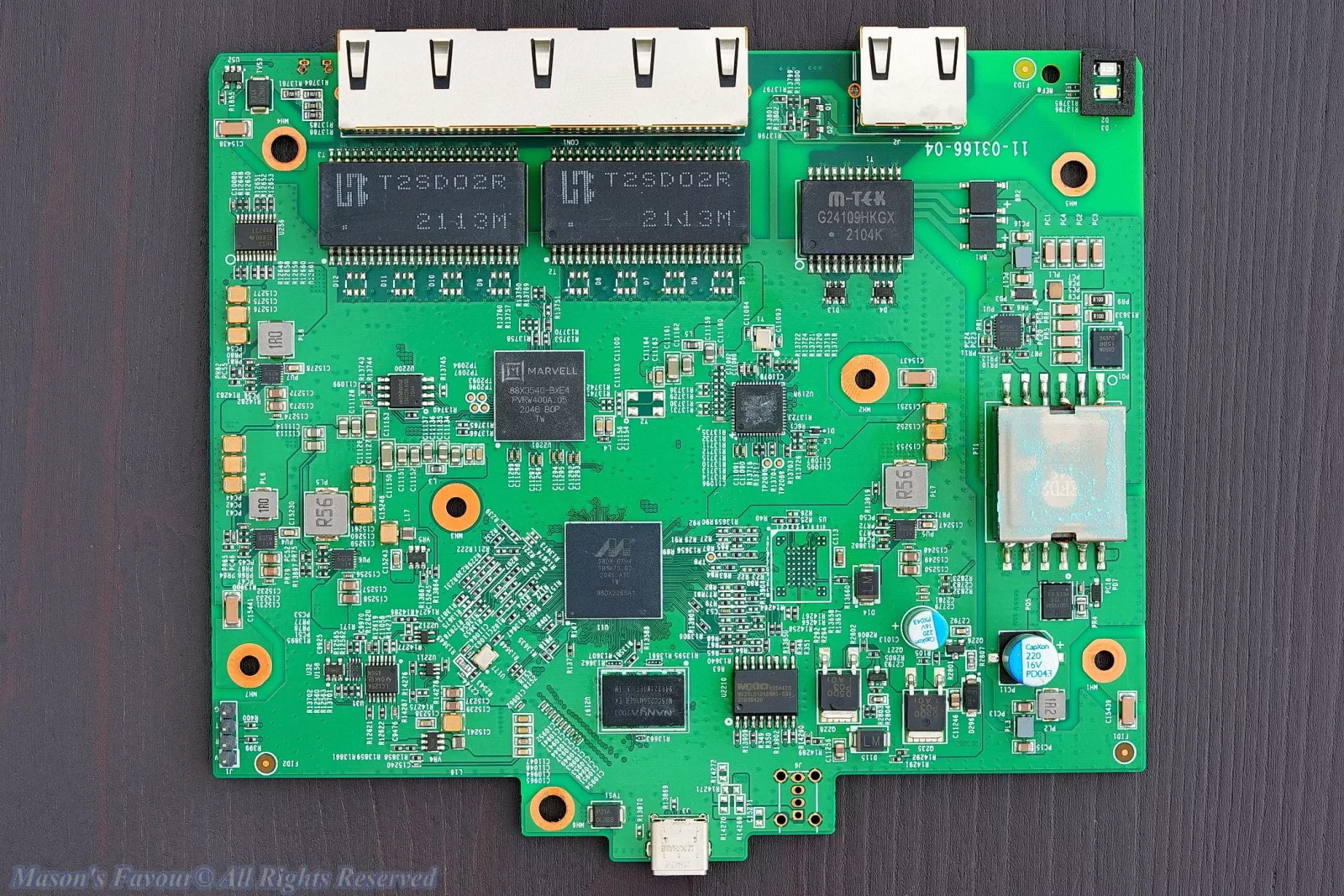

終於看到 UniFi Switch Flex XG PCB電路板的正面,可以看到有兩個大的Marvell晶片。
另外值得一提的是,PCB上面沒有任何電解電容!!
UniFi Switch FLEX XG, Marvell 10Gbe Switch 晶片

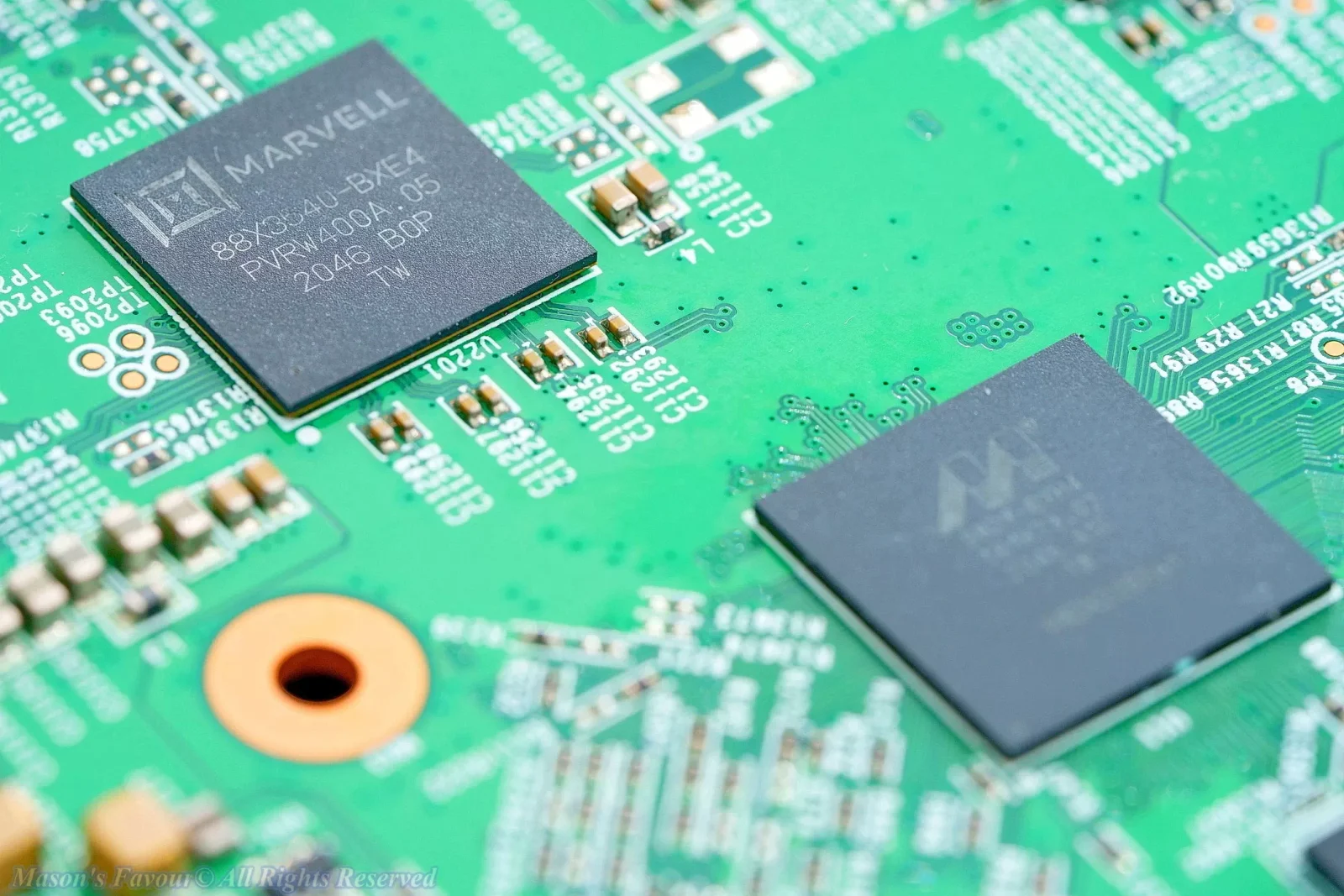

從近拍照片可以看到,主晶片是 Marvell 88X3540BXE4,其提供4埠 10Gbe 銅線 (RJ45)的硬體交換器信號處理能力,可處理速度涵蓋 10, 100 Mbps, 1, 2.5G, 5G, or 10 Gbps 等六種。

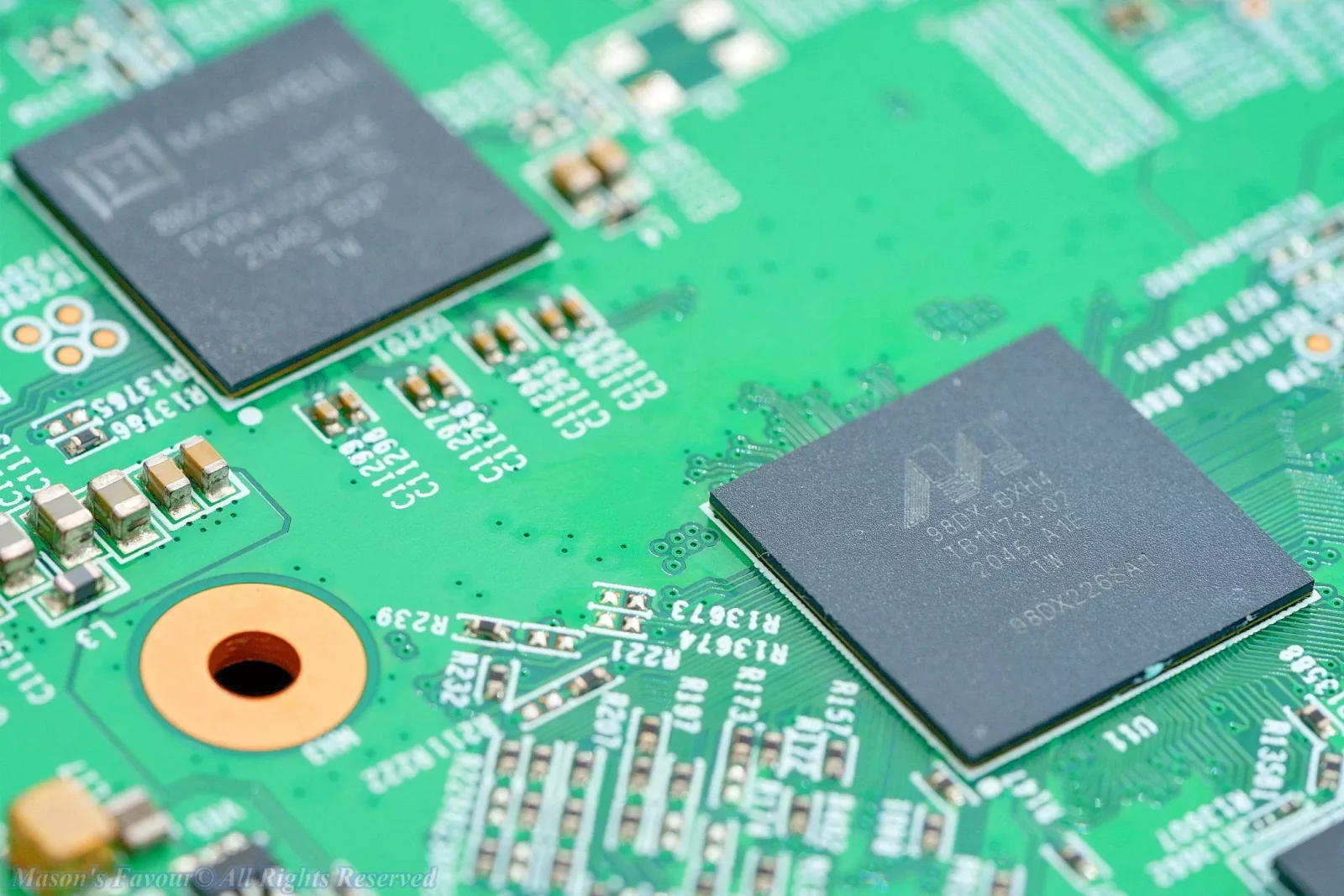

Marvell 98DX-BXH4 我則沒有查到直接的規格資料,不過在MikroTik的相關Switch產品上看到這顆處理器晶片是ARM 32bit架構,800Mhz時脈,可搭配256 MB記憶體。
此 Marvell 98DX-BXH4 晶片大概就是整台機器的統籌處理核心吧,畢竟要同時跟另外的10Gbe晶片和Gbe晶片溝通。

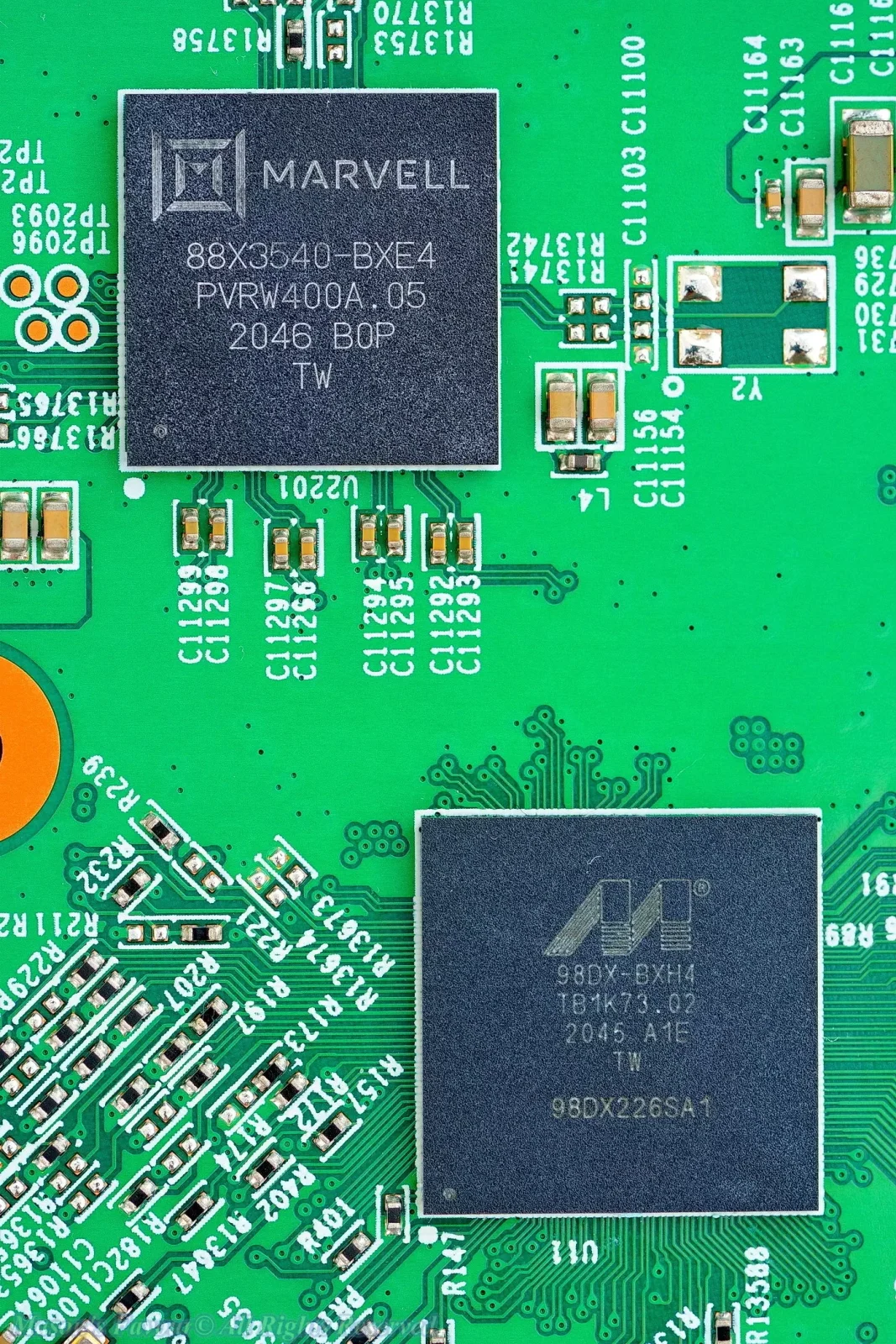

從正面看看 Marvell 88X3540-BXE4, 98DX-BXH4 兩顆FPGA晶片。
值得一提的是 88X3540-BXE4 應該是28nm。
UniFi Switch FLEX XG, 鋁殼固態電容

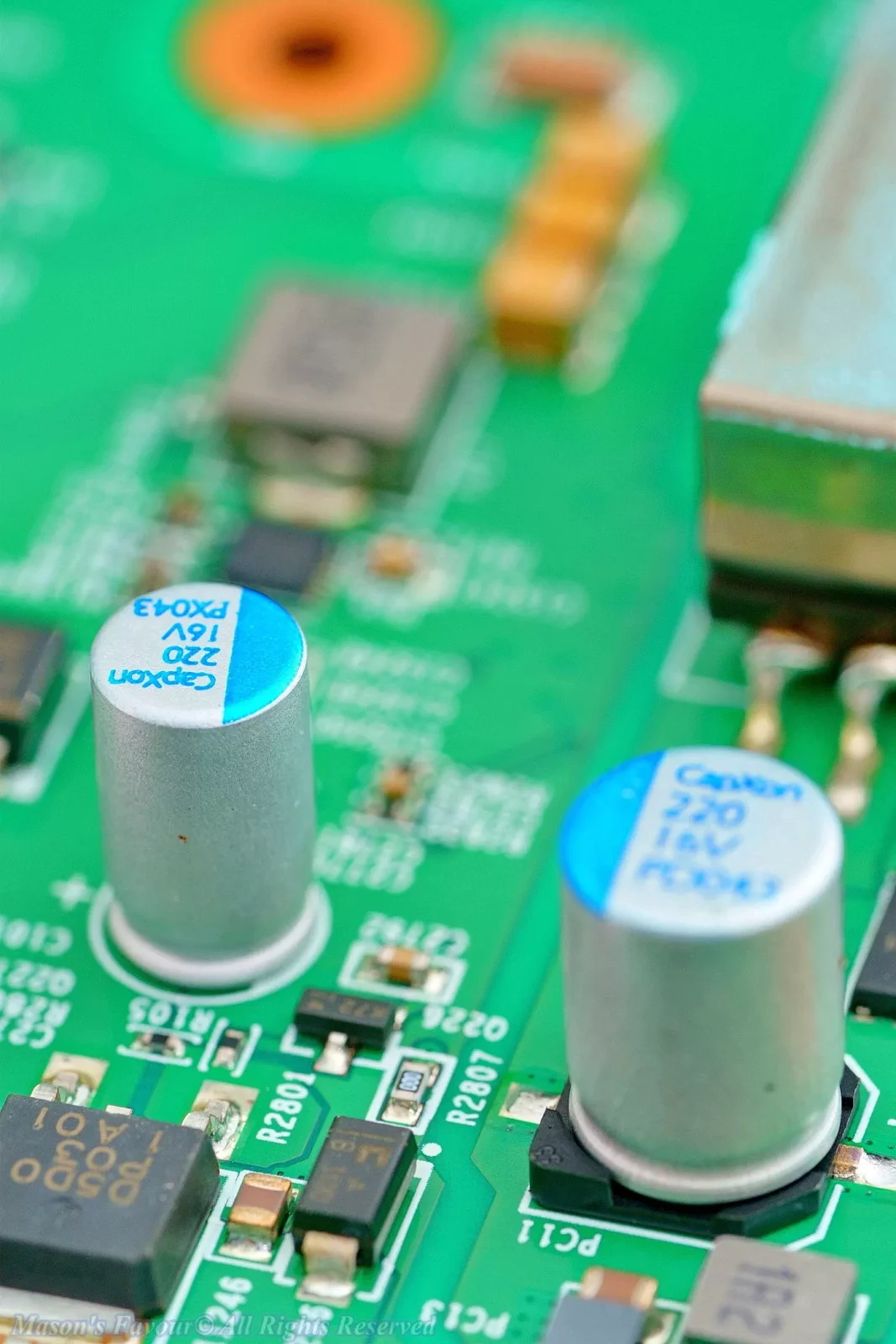

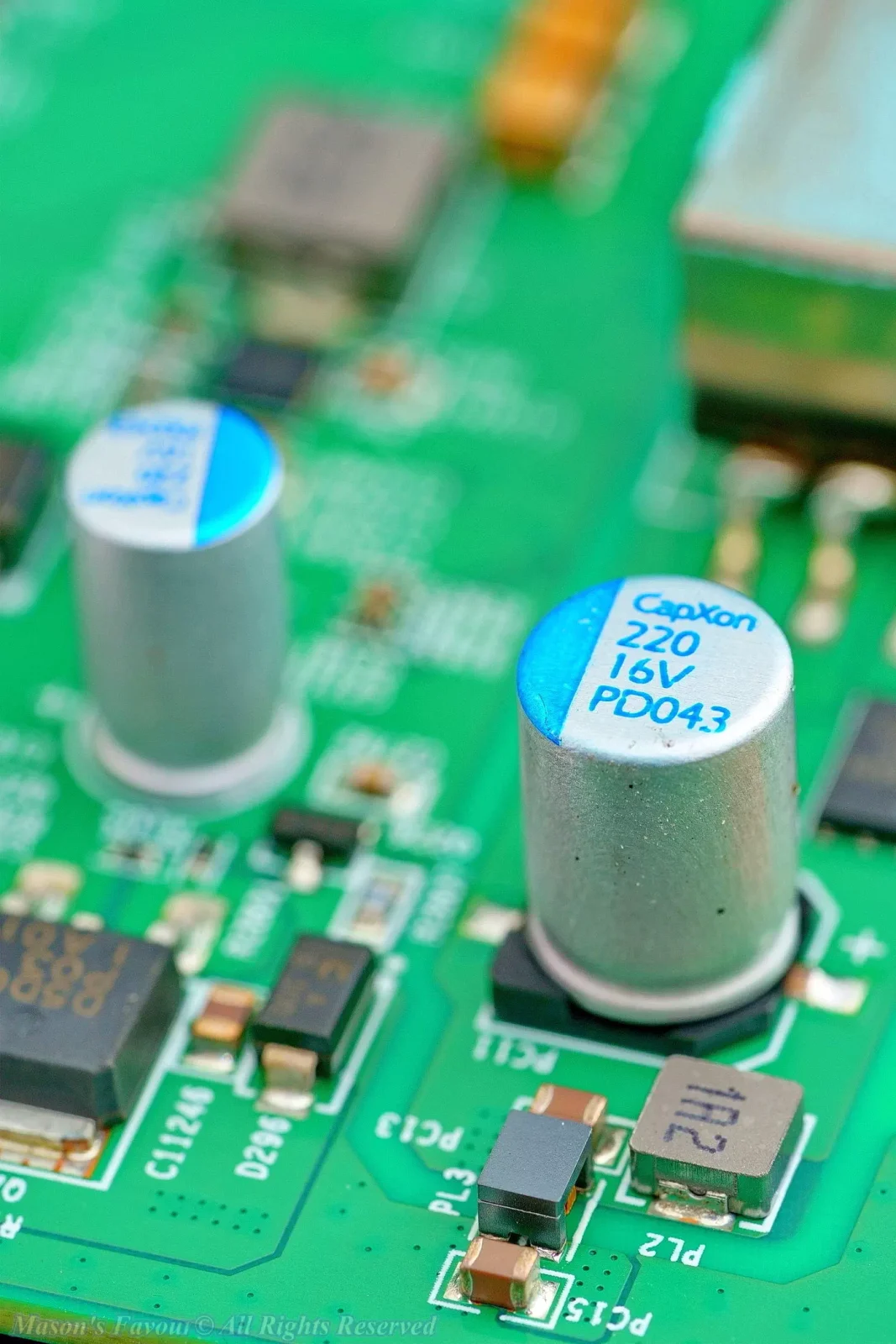

來看看PCB上的兩顆鋁殼固態電容,只能說Ubiquiti的產品上我沒看過低劣的電解電容。此點跟MikroTik的電解電容省料策略極為不同。
UniFi蠻值得嘉獎讚許的地方在於,產品的機板上不會有電解電容這種垃圾用料,而且在很多產品上可以看到昂貴的鑄造鋁框架或外殼結構。像是G4鏡頭系列都是鑄造鋁合金外殼,光開模就不知道要花多少錢。
不過這次 UniFi Flex XG 雖然已經給到鑄造散熱塊,但外殼鏡用了聚碳酸酯,是有點讓人不明所以。
UniFi Switch FLEX XG, 其他晶片

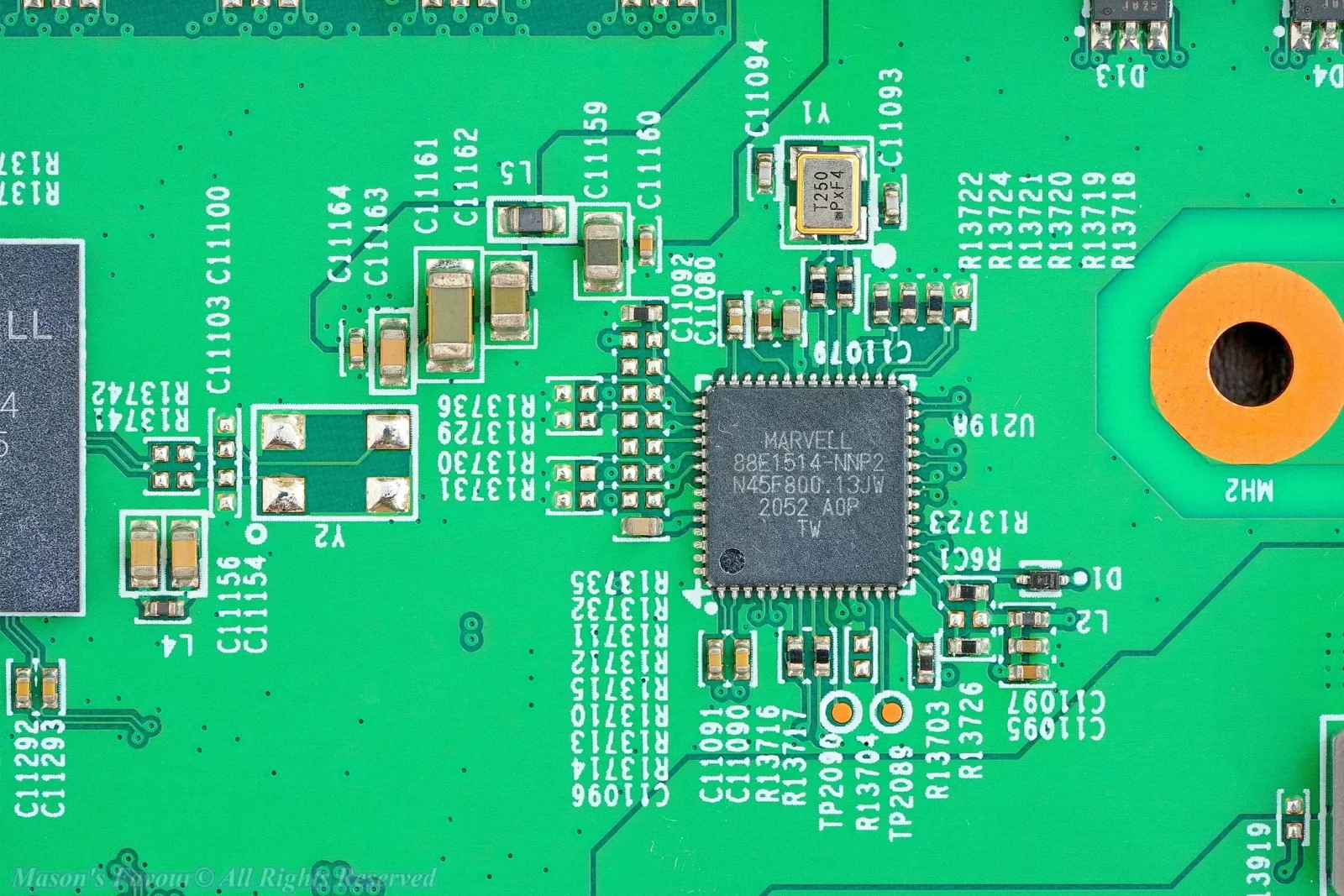

另外一顆負責Gbe RJ45 Port硬體交換信號的晶片 Marvell UniFi Flex XG。

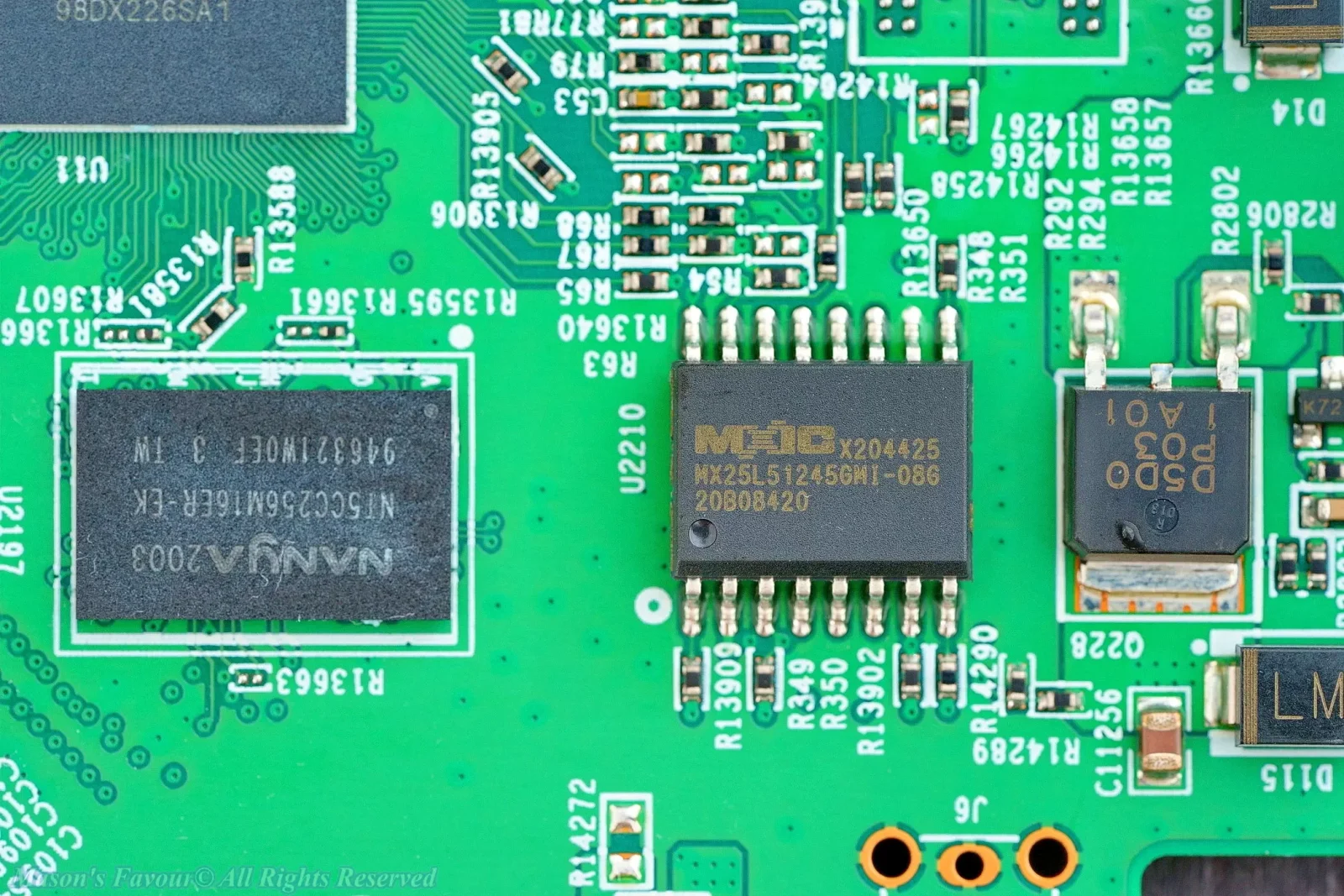

旺宏電子MXIC的NAND記憶體。

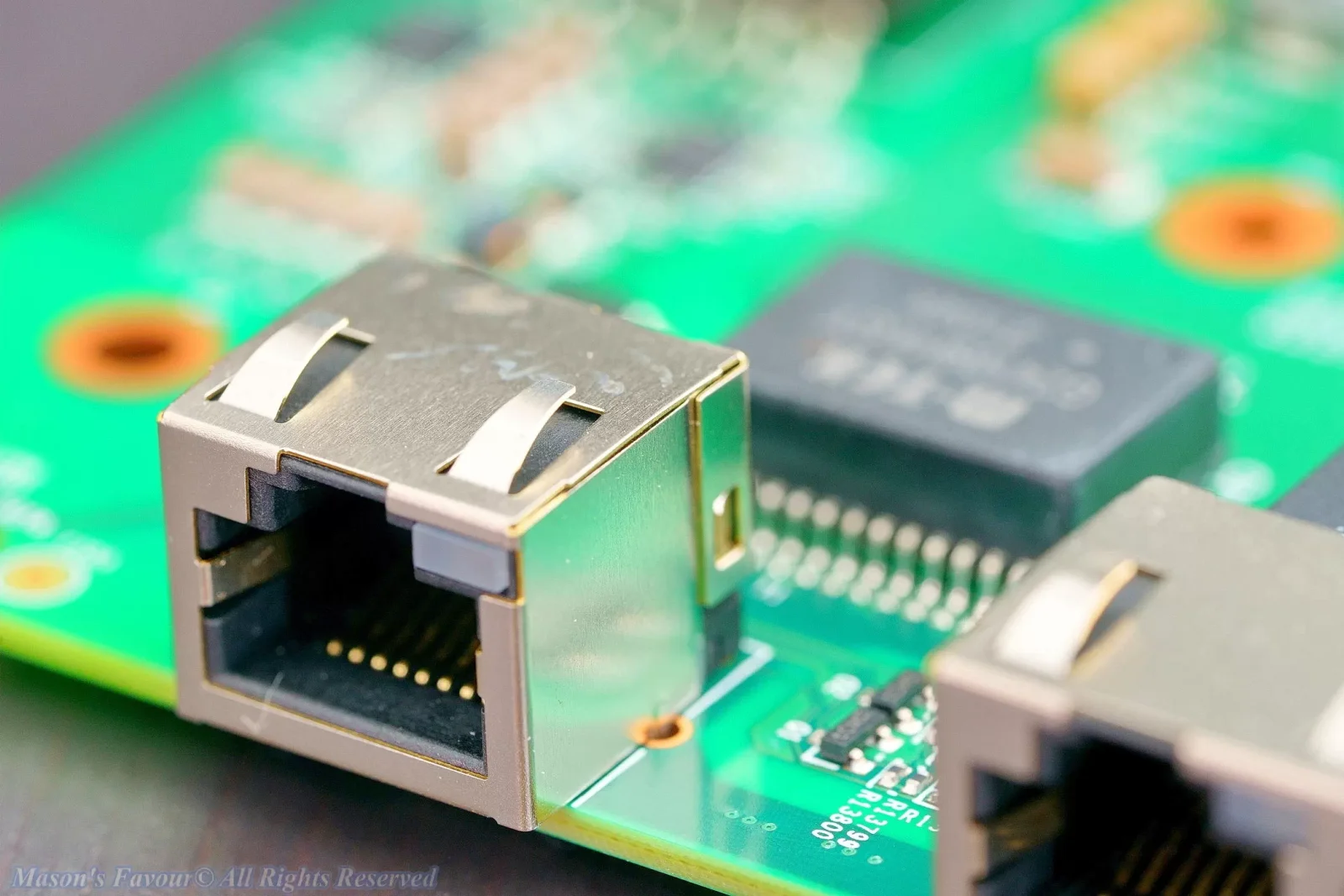

Gbe RJ45/POE-IN 插座。

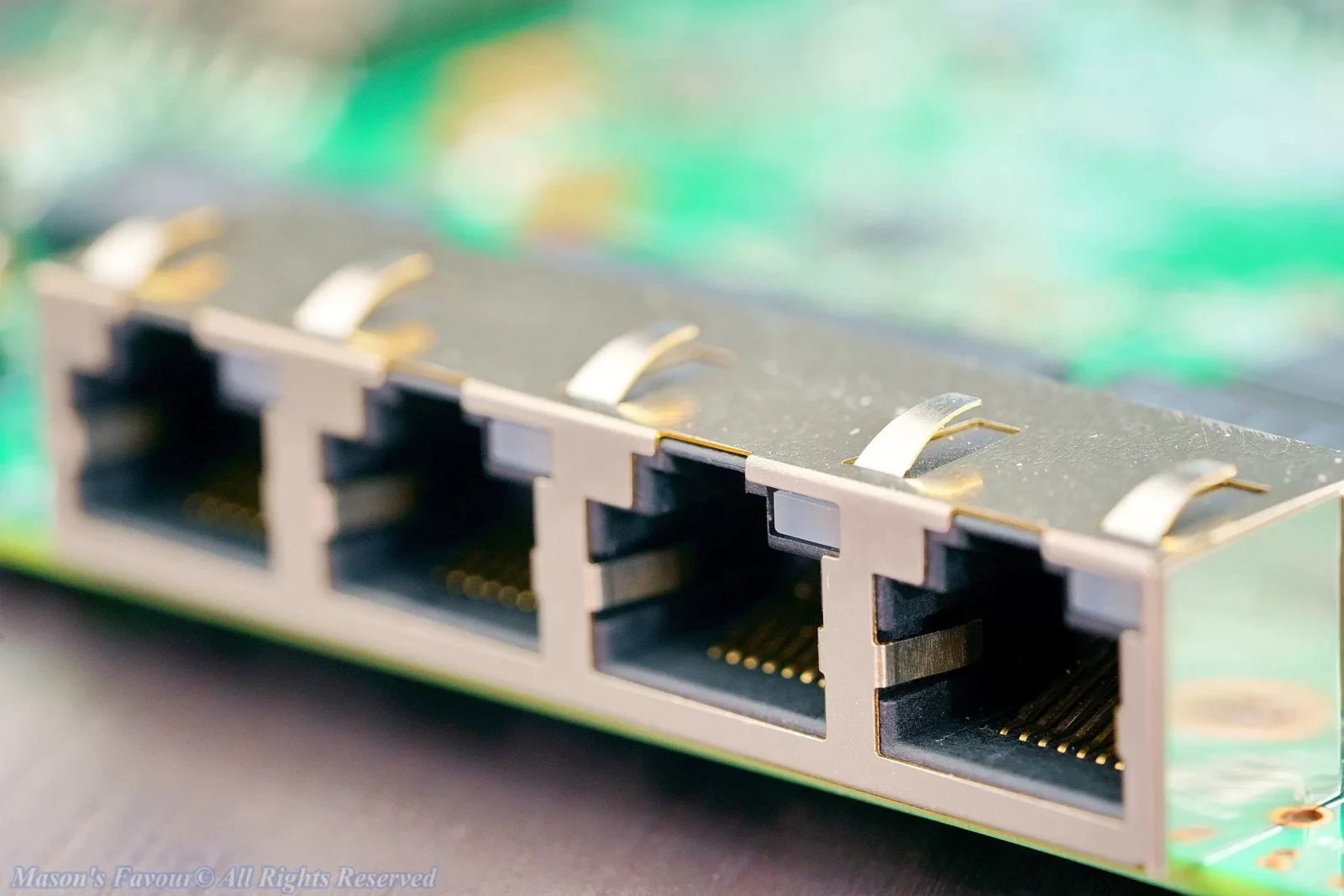

10Gbe RJ45插座。
UniFi Switch FLEX XG, 上手、安裝、使用

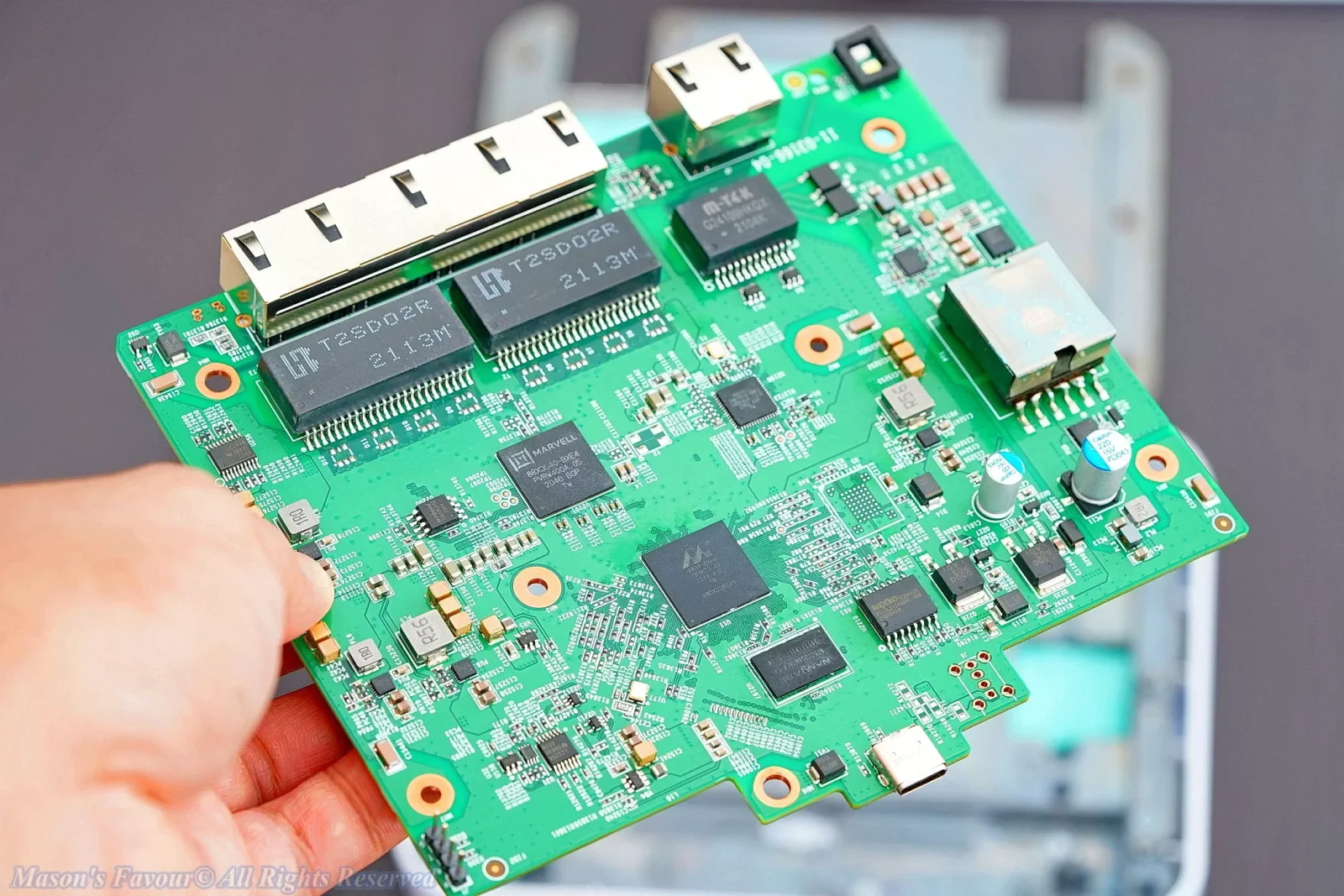

把PCB5主電路板拿在手上,不算大片。

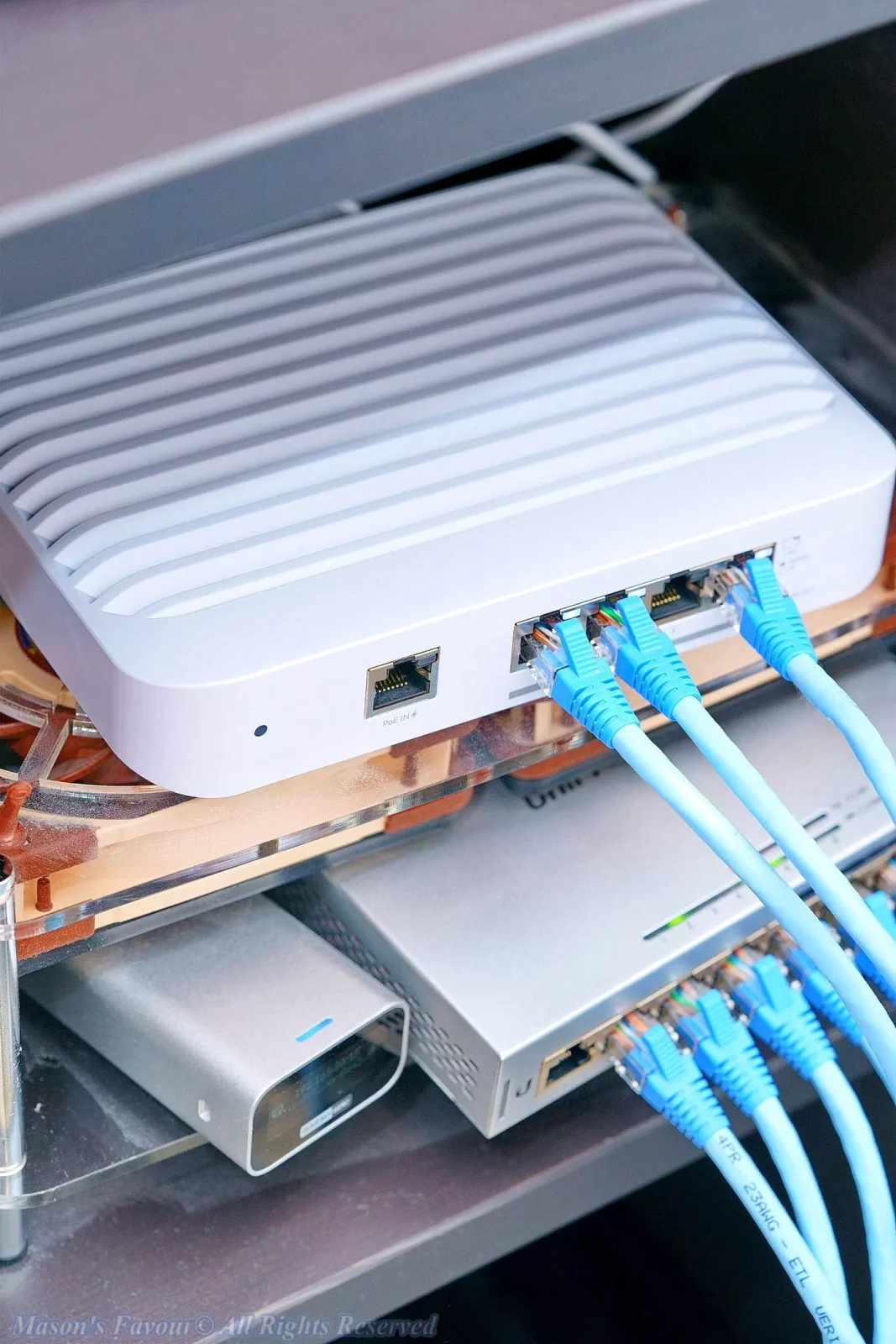

最後是一定要加入我書房網路配置的,同時給Cloudkey GEN 2 Controller接管到UniFi Switch/AP群中。
另外需一提的是,UniFi的Switch交換器都是可以獨立運作的,不必然要給UniFi Controller接管。只是有接管才可以調整Switch上的各種設定,例如Jumbo Frame。
小結
Ubiquiti UniFi Switch Flex XG 的購入是基於我書房靜音環境的需求,其替我擔負了兩台工作電腦和一台NAS之間的高速子區網傳輸環境。 Switch Flex XG提供了4埠 10Gbe RJ45 電口,只要使用現有的線材和接頭品質稍好的CAT6網路線,就可以提供遠超出Gbe的傳輸速度,不滿意CAT. 6的傳輸品質,可再考慮進一步購入CAT. 6A線材。
當然,享受高達10Gbe內部網速的前提在於,相應電腦裝置上配備2.5Gbe到10Gbe的RJ45網卡,我會推薦Intel X550-T2等級以上的銅線RJ45網卡,至於NAS上有無2.5Gbe或是PCIE插槽可以接駁網卡,就要看規格了。
Switch Flex XG 採用了上下包夾PCB的兩片鑄造鋁散熱塊,達到了無風扇靜音散熱的需求,非常適合放在有靜音需求的輕度10Gbe使用環境,例如書房、臥室。不過,為了花俏造型而遷就的射出成形聚碳酸酯外殼,也降低了與外部空氣熱交換的效率,對於恆時不關機運行的中高價位Switch來說,無法使用較為令人安心的金屬外殼,甚是可惜。
希望Ubiquiti未來會在這類淨白外觀設計的產品線上也運用鑄造鋁機殼,畢竟G4鏡頭群已經是這樣的設計,通過鋁合金外殼也較能達到工藝與美觀並存的優秀設計。
關於SFP+SFP Switch產品的建議
在網通產品中,RJ45走銅芯纜線的電訊號,而SFP+/SFP走光訊號。電訊號和光訊號的特性完全不同,以至於當SFP+/SFP Switch要接CAT纜線時,必須使用MikroTik S+RJ10 Transceiver這種光電訊號轉換器。
然而,不知是光電訊號轉換器中的內嵌晶片製程老舊還是處理的數據量客觀上很大,平均電功率達到2.7W,壓縮在 Transceiver 的比手指纖細的鐵殼上達到了80度以上的高溫。
以 MikroTik CCR2004-1G-12S+2XS 為例,上面設計了一排12個光口,如果被一般走RJ45及CAT銅纜的使用者拿去轉插光電訊號轉 換 器,依照維基百科對MikroTik S+RJ10的應用指南,必須要間隔放置光電訊號轉換器,而不能將其緊鄰連續設設置,否則將嘗到機器過熱傷害的惡果。
例如以下取自維基百科的兩圖是為了避免過熱的Transceiver的正確間隔配置法(此並非官方的建議使用方式)。
就反例來說,以下取自維基百科的兩圖是容易導致過熱機器損傷的Transceiver的錯誤間隔配置法(此並非官方的不建議使用方式)。
上述維基百科的建議乃是前人的經驗,官方當然不會跟你講這些,畢竟廠商也希望你買好買滿、插好插滿光電Electro-optical Transceiver。
然而,過熱的恆運作機器除了有燒毀、造成周邊機器物品升溫的危險外,對在意安全的使用者也是心理負擔。
當然,如果你是SFP+裝置系列的專業使用者,配線都能夠在該使用的Port上使用光纖或CAT6銅纜,不會有需要 Electro-optical Transceiver 的Scenario,那就能完全避免訊號轉換的高瓦數導致的Transceiver高溫,可以安心使用MikroTik CCR2004-1G-12S+2XS 這種全光口的路由器或類似的Switch。
畢竟呢,就光訊號而言,即便再高頻也不會產生Crosstalk,速度決定於光纖介質而已。電訊號,可就完全不同!電訊號在高頻端子對中會產生極大的Crosstalk導致速度驟降或是錯誤訊號。
關於電訊號的Crosstalk以USB3.0連接器舉例,10年前從USB-IF制定USB3.0規格後,許多連接器廠商就頭痛於在設計上採用改連接器後端腳位、或屏蔽結構,來改善高頻訊號端子對的Crosstalk,一般使用者甚至可以從筆電開了WiFi後USB3.0傳輸就不正常,或是開USB3.0傳輸後WiFi掉訊號等問題,感受到高頻端子對Crosstalk的擾亂威力。
由於電訊號易被多種外部因素影響的特性,高溫下進行電數據傳輸也會出問題。所以呢,能夠用SFP+走光纖,不要再找麻煩去用Transceiver光轉電是比較明智的選擇(前提是有得選)。
如果家裡環境因為裝潢配線的關係,使用CAT銅纜,像我一樣,那就買 UniFI Switch Flex XG 或類似的RJ45 10Gbe Switch產品,比較省事而且安心。
另外,雖然 UniFI Switch Flex XG 這台只給4 Port,但應能期待UniFi 後續會出8 or 16 Port 10Gbe的交換器產品。
